Представление сетей ресурсов LTE с помощью многомерных массивов.
Перед модуляцией мультиплексирования с ортогональным частотным разделением каналов (OFDM) или модуляции множественного доступа с частотным разделением каналов с одной несущей (SC-FDMA) физические каналы и сигналы в LTE должны быть отображены на различные части сетки ресурсов. Сетку ресурсов можно представить в виде многомерного массива, который на панели инструментов называется массивом ресурсов. Первое измерение этого массива представляет поднесущую. Второе измерение представляет символы OFDM или SC-FDMA в нисходящей линии связи или восходящей линии связи соответственно. Третье измерение представляет антенные порты.

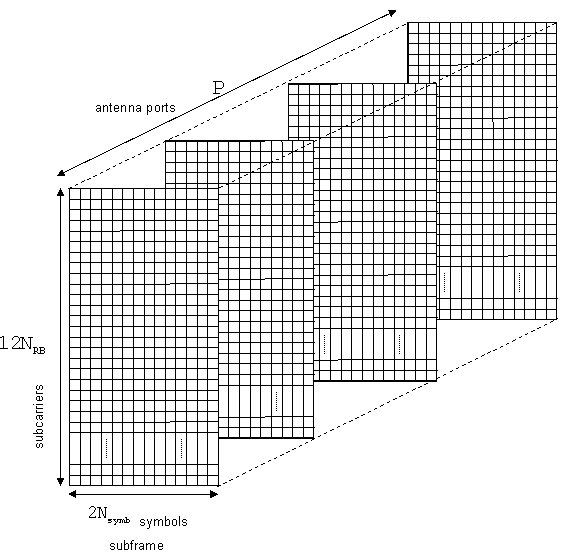

Массив ресурсов охватывает подкадр, эквивалентный двум интервалам, во временной области, за исключением узкополосных передач по восходящей линии связи (NB-IoT), в которых сетка ресурсов охватывает интервал. Массив ресурсов субкадра представляет собой трехмерный массив размера 12NRB-by-2Nsym-by-P, где NRB - количество блоков ресурсов, охватывающих доступную полосу пропускания, Nsym - количество символов OFDM или SC-FDMA на слот, а P - количество антенных портов. Для случая с одной антенной можно использовать матрицу размера 12NRB-by-2Nsym. Массив ресурсов слота представляет собой массив 12NRB-by-Nsym-by-P размера. Поскольку передачи восходящей линии связи NB-IoT используют только один антенный порт, можно использовать матрицу размера 12NRB-by-Nsym. Поскольку ресурсный блок содержит 12 поднесущих, ресурсный массив представляет интервал для конфигураций восходящей линии связи NB-IoT или подкадр для любой другой конфигурации и всей полосы пропускания.
Создайте пустой массив ресурсов нисходящей линии связи с помощью двух различных методов. Можно создать допустимые и эквивалентные массивы ресурсов субкадров с помощью lteDLResourceGrid функции или zeros функция.
Инициализация обязательных параметров
Создайте структуру параметров для обычного циклического префикса, девяти блоков ресурсов нисходящей линии связи и одной передающей антенны.
enb = struct('CyclicPrefix','Normal','NDLRB',9,'CellRefP',1);
Определите семь символов на слот для использования в zeros функция.
symbolsPerSlot = 7;
Создание пустых массивов ресурсов
Создайте пустой массив ресурсов субкадров с помощью каждого метода.
resourceGrid1 = lteDLResourceGrid(enb); resourceGrid2 = zeros(enb.NDLRB*12,symbolsPerSlot*2,enb.CellRefP);
Сравнить массивы ресурсов
Сравните два массива ресурсов. Поскольку оба подхода генерируют один и тот же результат, можно использовать для создания пустого массива ресурсов нисходящей линии связи. Аналогично, можно создать пустой массив ресурсов восходящей линии связи, боковой линии связи или узкополосных ресурсов с помощью lteULResourceGrid, lteSLResourceGrid, или lteNBResourceGrid функции, соответственно, или zeros функция.
isequal(resourceGrid1,resourceGrid2)
ans = logical
1
