Создать сетку ресурсов для выбора циклического префикса

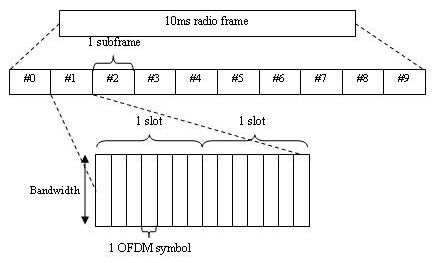

В этом примере показано, как создать сетку ресурсов для обычного или расширенного циклического префикса. Количество символов OFDM в одном подкадре равно либо 14 для обычного циклического префикса, либо 12 для расширенного циклического префикса.

Создайте структуру параметров для всей ячейки.

enb.CyclicPrefix = 'Normal';
enb.NDLRB = 9;
enb.CellRefP = 1;

Получение размеров сетки ресурсов подкадра.

dims = lteDLResourceGridSize(enb)

dims = 1×3

   108    14     1

Переключиться на расширенный циклический префикс.

enb.CyclicPrefix = 'Extended';
dims = lteDLResourceGridSize(enb)

dims = 1×3

   108    12     1

Второе измерение выхода lteDLResourceGridSize - количество символов в подкадре.

Создание кадра с CellRS в субкадрах

В этом примере показано, как создать кадр, содержащий специфические для соты опорные сигналы (CellRS) в каждом подкадре. Кадр радиосвязи представлен в продукте LTE Toolbox™ посредством использования последовательности из 10 структур настройки по всей ячейке с NSubframe в каждом случае устанавливается значение поля от 0 до 9.

enb.NDLRB = 6;
enb.CellRefP = 1;
enb.NCellID = 1;
enb.CyclicPrefix = 'Normal';
antenna = 0;

txGrid = [];

for sf = 0:9
    subframe = lteDLResourceGrid(enb);
    enb.NSubframe = sf;
    cellRsSym = lteCellRS(enb,antenna);
    cellRsInd = lteCellRSIndices(enb,antenna);
    subframe(cellRsInd) = cellRsSym;
    txGrid = [txGrid subframe];
end

Структура рамы Тип 1: FDD

В режиме дуплексирования FDD все 10 подкадров в кадре радиосвязи содержат подкадры нисходящей линии связи или восходящей линии связи в зависимости от направления линии связи.

Передатчики восходящей линии связи и нисходящей линии связи имеют отдельные полосы пропускания, в которых осуществляется их передача. Поэтому каждый может передавать в любое время.

В рамках продукта LTE Toolbox можно создавать сигналы или индексы для режима дуплексирования FDD, просто установив NSubframe поле структуры настроек для всей ячейки к соответствующему номеру подкадра. Функции, поведение которых зависит от режима дуплексирования, имеют DuplexMode , в котором можно установить значение 'FDD' или 'TDD'. Если это поле не указано, 'FDD' используется по умолчанию.

Создание индексов PSS для режима FDD

В этом примере показано, как генерировать индексы первичного сигнала синхронизации (PSS) в субкадре 0 с использованием режима дуплексирования FDD.

Сначала создайте структуру параметров для всей ячейки.

enb.CyclicPrefix = 'Normal';
enb.NDLRB = 9;
enb.NCellID = 1;
enb.NSubframe = 0;
enb.DuplexMode = 'FDD';

Затем создайте индексы PSS, размер дисплея и первые пять индексов в субкадре 0.

ind = ltePSSIndices(enb);
size(ind)

ans = 1×2

    62     1

ind(1:5)

ans = 5x1 uint32 column vector

   672
   673
   674
   675
   676

Если вместо этого выполняется тот же вызов для подкадра 1, то результатом является пустая матрица.

enb.NSubframe = 1;

Пустая матрица указывает, что PSS отсутствует в субкадре 1. Путем вызова функций для индексов и значений для подкадров от 0 до 9 путем установки NSubframe В поле могут быть сформированы соответствующие передачи по кадру радиосвязи.

ind = ltePSSIndices(enb)

ind =

  0x1 empty uint32 column vector

Структура рамы Тип 2: TDD

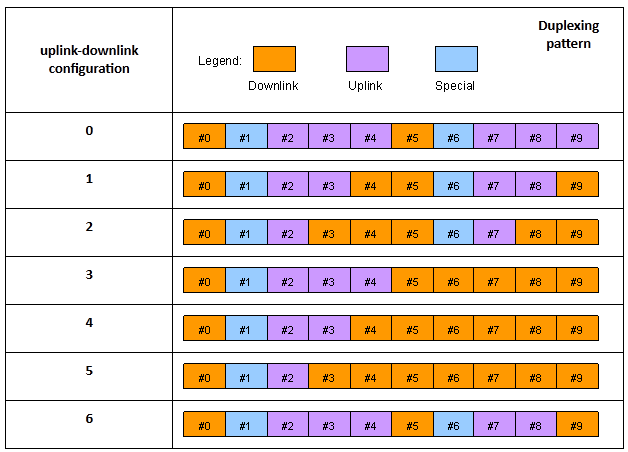

В режиме дуплексирования TDD одна полоса пропускания совместно используется восходящей линией связи и нисходящей линией связи, причем совместное использование выполняется путем выделения различных периодов времени восходящей линии связи и нисходящей линии связи. В LTE имеется 7 различных шаблонов коммутации восходящей линии связи по нисходящей линии связи, называемых конфигурациями восходящей линии связи по нисходящей линии связи от 0 до 6, как показано на следующем рисунке.

Специальный подкадр (подкадр 1 в каждой конфигурации восходящего канала связи и подкадр 6 в конфигурациях восходящего канала связи 0, 1, 2 и 6) содержит часть передачи нисходящего канала связи в начале подкадра. (временной интервал пилот-сигнала нисходящей линии связи, DwPTS), часть неиспользуемых символов в середине подкадра (защитный период) и часть передачи по восходящей линии связи в конце подкадра (временной интервал пилот-сигнала восходящей линии связи, UpPTS), как показано на следующем рисунке.

Длины DwPTS, GP и UpPTS могут принимать одну из 10 комбинаций значений, называемых специальными конфигурациями подкадров от 0 до 9. Стандарт LTE, TS 36.211 Таблица 4.2-1, определяет длины в терминах основного периода модуляции OFDM, но длины могут быть интерпретированы в терминах OFDM символов, как показано в следующей таблице.

Таким образом, в действительности специальный подкадр является и подкадром нисходящей линии связи, и подкадром восходящей линии связи, с некоторым ограничением количества OFDM-символов, которые заняты в каждом случае.

Чтобы задать операцию TDD, в структуре настроек для всей ячейки задайте необязательный параметр DuplexMode поле в 'TDD'. При использовании этого параметра требуются функции DuplexMode также необходимо указать конфигурацию восходящего и нисходящего каналов (0,..., 6) в TDDConfig , номер подкадра в поле NSubframe и специальной конфигурации подкадра (0,..., 9) в SSC поле.

Создание индексов CellRS для режима TDD

Этот пример показывает, как создать подстрочные индексы для позиций опорного сигнала соты (CellRS) для антенного порта 0 в подкадре 6 для конфигурации 2 восходящего канала и специальной конфигурации 4 подкадра с расширенным циклическим префиксом.

Сначала создайте структуру параметров.

enb.NDLRB        = 9;
enb.NCellID      = 1;
enb.DuplexMode   = 'TDD';
enb.NSubframe    = 6;
enb.TDDConfig    = 2;
enb.SSC          = 4;
enb.CyclicPrefix = 'Extended';

Затем создайте индексы RS для конкретных ячеек.

sub = lteCellRSIndices(enb,0,'sub')

sub = 18x3 uint32 matrix

    2    1    1
    8    1    1
   14    1    1
   20    1    1
   26    1    1
   32    1    1
   38    1    1
   44    1    1
   50    1    1
   56    1    1
      ⋮

Второй столбец, который дает номер символа OFDM (на основе 1) в подкадре, имеет значения 1, указывающие, что только 1-й символ OFDM в этом случае будет содержать специфические для ячейки опорные сигналы. Это происходит потому, что выбранный подкадр является специальным подкадром с DwPTS длиной 3, и, следовательно, другие специфичные для ячейки элементы опорного сигнала (в OFDM-символах 4, 7 и 10), которые будут присутствовать в полных подкадрах нисходящей линии связи, не генерируются.

Чтобы подтвердить эту теорию, измените дуплексный режим на FDD.

enb.DuplexMode   = 'FDD';
sub = lteCellRSIndices(enb,0,'sub');
unique(sub(:,2))

ans = 4x1 uint32 column vector

    1
    4
    7
   10

В этом случае переключение на FDD означает, что теперь неактуальные поля, TDDConfig и SSC, игнорируются.

Сведения об измерении, связанные с дуплексированием

В этом примере показано, как извлечь информацию из структуры параметров. Для упрощения работы с различными механизмами дуплексирования продукт LTE Toolbox™ обеспечивает lteDuplexingInfo информационная функция. Эта функция использует структуру параметров настройки для всей ячейки, содержащую поля, упомянутые в предыдущих разделах. Он возвращает структуру, которая указывает тип текущего подкадра и количество символов в текущем подкадре.

Сначала создайте структуру параметров.

enb.NDLRB        = 9;
enb.NCellID      = 1;
enb.DuplexMode   = 'TDD';
enb.NSubframe    = 6;
enb.TDDConfig    = 2;
enb.SSC          = 4;
enb.CyclicPrefix = 'Extended';

Затем извлеките информацию об измерении.

lteDuplexingInfo(enb)

ans = struct with fields:
     SubframeType: 'Special'
         NSymbols: 12
       NSymbolsDL: 3
    NSymbolsGuard: 7
       NSymbolsUL: 2

Наконец, измените NSubframe и снова извлеките информацию об измерении.

enb.NSubframe    = 0;
lteDuplexingInfo(enb)

ans = struct with fields:
     SubframeType: 'Downlink'
         NSymbols: 12
       NSymbolsDL: 12
    NSymbolsGuard: 0
       NSymbolsUL: 0

Эта функция обеспечивает прямой доступ к шаблонам конфигурации восходящего и нисходящего каналов через SubframeType полевые и специальные подкадры DwPTS, GP и UpPTS через NSymbolsDL, NSymbolsGuard, и NSymbolsUL поля.
