Центральная цилиндрическая проекция
Цилиндрический
ccylin
Меридианы: равноудаленные прямые параллельные линии.
Параллели: Неравноотстоящие прямые параллельные линии, перпендикулярные меридианам. Расстояние по направлению к полюсам увеличивается быстрее, чем в проекции Меркатора.
Полюса: Невозможно показать.
Симметрия: О любом меридиане или экваторе.
Это перспективная проекция из центра Земли на тангенс цилиндра в экваторе. Она не равна площади, равноудалена или конформна. Шкала верна вдоль экватора и постоянна между двумя параллелями, равноудалёнными от экватора. Масштаб становится бесконечным на полюсах. Вдоль Экватора нет искажений, но он быстро увеличивается в сторону от Экватора.
Для цилиндрических выступов задана только одна стандартная параллель. Другая стандартная параллель - та же широта с противоположным знаком. Для этой проекции стандартная параллель по определению зафиксирована на 0 °.
Происхождение этой проекции неизвестно; она мало используется помимо образовательных аспектов своего метода проекции и в качестве сравнения с проекцией Меркатора, что не является перспективой. Поперечный аспект центральной цилиндрической называется проекцией Ветча.
Эта реализация центральной цилиндрической проекции применима только для координат, которые связаны со сферой.
Данные в широтах более 75 ° обрезаются, чтобы предотвратить доминирование больших значений на дисплее.

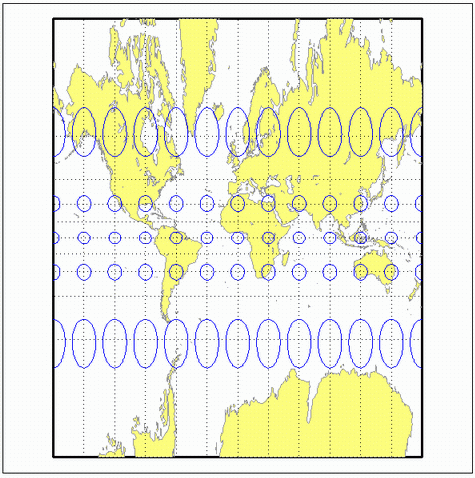

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('ccylin', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
