Создание глобальной сетки данных

Представьте себе чрезвычайно грубую карту мира, в которой каждая клетка представляет 60 °. Такая матрица карты будет 3 на 6.

  1. Создайте сетку 3 на 6:

    miniZ = [1 2 3 4 5 6; 7 8 9 10 11 12; 13 14 15 16 17 18];

  2. Теперь создайте ссылочный объект:

    miniR = georasterref('RasterSize', size(miniZ), ...
   'Latlim', [-90 90], 'Lonlim', [-180 180])

    Выходные данные выглядят следующим образом:

    miniR =

  GeographicCellsReference with properties:

             LatitudeLimits: [-90 90]
            LongitudeLimits: [-180 180]
                 RasterSize: [3 6]
       RasterInterpretation: 'cells'
           ColumnsStartFrom: 'south'
              RowsStartFrom: 'west'
       CellExtentInLatitude: 60
      CellExtentInLongitude: 60
     RasterExtentInLatitude: 180
    RasterExtentInLongitude: 360
           XIntrinsicLimits: [0.5 6.5]
           YIntrinsicLimits: [0.5 3.5]
       CoordinateSystemType: 'geographic'
                  AngleUnit: 'degree'

  3. Настройте эквидистантную цилиндрическую проекцию карты:

    figure('Color','white')
ax = axesm('MapProjection', 'eqdcylin');
axis off
setm(ax,'GLineStyle','-', 'Grid','on','Frame','on')

  4. Нарисуйте решетку с параллельными и меридианальными метками с интервалами 60 °:

    setm(ax, 'MlabelLocation', 60, 'PlabelLocation',[-30 30],...
    'MLabelParallel','north', 'MeridianLabel','on',...
    'ParallelLabel','on','MlineLocation',60,...
    'PlineLocation',[-30 30])

  5. Отображение данных с помощью geoshow и отображение с цветным пандусом и легендой:

    geoshow(miniZ, miniR, 'DisplayType', 'texturemap');
colormap('autumn')
colorbar

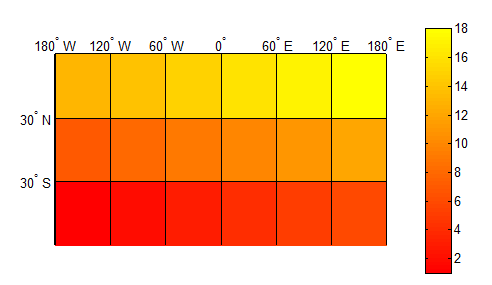

Обратите внимание, что первая строка матрицы отображается внизу карты, а последняя - вверху.
