В интерактивном режиме можно создавать аннотации географических линий, например навигационные дорожки и небольшие круги. Дорожки большого круга - это кратчайшее расстояние между точками, которые при закрытии делят Землю на равные половины. Малый круг - это локус точек на постоянном расстоянии от опорной точки. Использовать trackg и scircleg для их создания щелкните на карте. Дважды щелкните на дорожках или кругах, чтобы изменить линии. Чтобы ввести определенные параметры на панель управления, щелкните дорожки, удерживая нажатой клавишу Shift. Панели управления также позволяют извлекать или задавать свойства дорожек и окружностей (например, большие расстояния между окружностями и малые радиусы окружностей).
Установка ортогонального вида с центром над Тихим океаном. Используйте coastlines MAT-файл.
axesm('ortho','origin',[30 180]) framem; gridm load coastlines plotm(coastlat,coastlon,'k')
Создание дорожки с помощью trackg , которая запрашивает две конечные точки. Тип дорожки по умолчанию - большой круг. Создайте большой круг от Лос-Анджелеса, Калифорния, до Токио, Япония, и 1000 км радиус небольшой круг с центром на Гавайских островах.
trackg Track1: Click on starting and ending points
Теперь создайте небольшой круг вокруг Гавайев с scircleg функция, которая запрашивает центральную точку и точку на периметре. Сделайте радиус круга около 2000 км, но не беспокойтесь о том, чтобы получить точный размер.
scircleg Circle 1: Click on center and perimeter

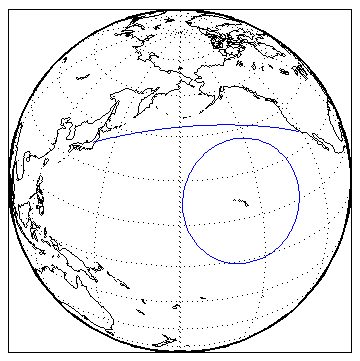

Карта должна выглядеть примерно так.
Чтобы настроить размер малого круга на 2000 км, нажмите Shift + в любом месте периметра. Откроется диалоговое окно «Малые круги».
Напечатать 2000 в поле Радиус.
Щелкните Закрыть (Close). Небольшой круг настраивается на 2000 км вокруг Гавайев.
Чтобы настроить трассу между Лос-Анджелесом и Токио, Shift + нажмите на нее. Откроется диалоговое окно «Дорожка», в котором можно указать положение и начальный азимут для любой конечной точки, а также длину и тип дорожки.
Изменение типа дорожки с Great Circle кому Rhumb Line с помощью всплывающего меню Track. Дорожка немедленно меняет форму.
Выполните эксперимент с другими элементами управления диалогового окна «Отслеживание». Также обратите внимание, что можно перемещать конечные точки дорожки с помощью мыши, перетаскивая красные круги, и получить длину дуги в различных единицах расстояния.

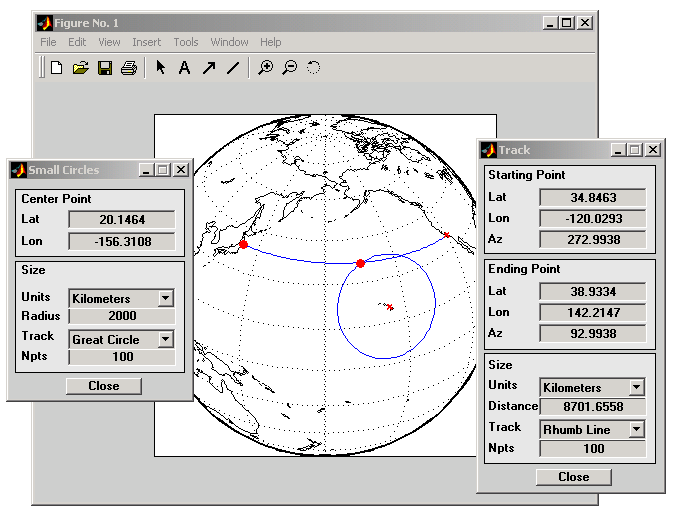

На следующем рисунке показаны диалоговые окна «Малые круги» и «Дорожка».
