Классификация

Псевдоцилиндрический

Идентификатор

eckert2

Graticule

Центральный меридиан: Прямая линия вдвое длиннее экватора.

Другие меридианы: равноудаленные прямые сходящиеся линии, разбитые на экваторе.

Параллели: неравноотстоящие прямые параллельные линии, перпендикулярные центральному меридиану. Интервал наиболее широк вблизи Экватора.

Полюса: Линии вдвое длиннее экватора.

Симметрия: О центральном меридиане или экваторе.

Особенности

Это проекция равной площади. Масштаб верен вдоль параллелей 55º10 'и постоянен вдоль любой параллели и между любой парой параллелей, равноудаленных от экватора. Он не свободен от искажения в любой точке, за исключением 55 ° 10 'N и S вдоль центрального меридиана; разрыв на Экваторе вносит там чрезмерное искажение. Независимо от вида здесь, указатели Тиссо имеют неопределенную форму вдоль Экватора. Эта проекция новизны не является конформной или равноудаленной.

Параллели

Для этой проекции задана только одна стандартная параллель. Другая стандартная параллель - та же широта с противоположным знаком. Стандартная параллель по определению зафиксирована на уровне 55º10 '.

Замечания

Эта проекция была представлена Максом Эккертом в 1906 году.

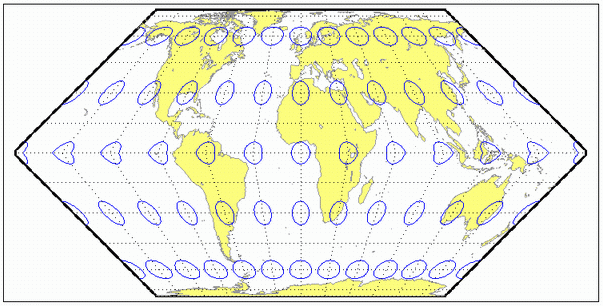

Пример

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('eckert2', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
