Эквидистантная цилиндрическая проекция
Цилиндрический
eqdcylin
Меридианы: Равноудаленные прямые параллельные линии более чем вдвое длиннее экватора.
Параллели: Равноудаленные прямые параллельные линии, перпендикулярные и имеющие более широкий интервал, чем меридианы.
Полюса: Прямые линии, равные по длине экватору.
Симметрия: О любом меридиане или экваторе.
Это проекция на секущий цилиндр в стандартных параллелях. Искажение как формы, так и площади увеличивается с расстоянием от стандартных параллелей. Шкала верна вдоль всех меридианов (то есть равноудалена) и эталон параллелен и постоянен вдоль любой параллели и вдоль параллели противоположного знака.
Для цилиндрических выступов задана только одна стандартная параллель. Другая стандартная параллель - та же широта с противоположным знаком. Для этой проекции можно выбрать любую широту; по умолчанию произвольно устанавливается значение 30 °.
Эта проекция была впервые использована Маринусом Тирским около 100 года н.э. Специальными формами этой проекции являются Плита Карре, со стандартной параллелью при 0 °, и Галль Изографическая, со стандартными параллелями при 45ºN и S. Другие названия для этой проекции включают Равноугольный, Прямоугольный, Проекция Маринус, La Carte Parallélogrammatique и Die Rechteckige Plattkarte
По умолчанию стандартные параллели находятся на отметке +/- 30 градусов по геодезической широте.
При проецировании сферы вектор начала координат используется для задания трехосного вращения жесткого тела.
При проецировании эллипсоида:
Начальная долгота (2-й элемент вектора начала координат) определяет, какой меридиан сопоставляется с линией x = = false easting
Исходная широта (1-й элемент вектора начала координат) используется для смещения естественного начала координат от экватора через постоянное смещение по оси Y, в дополнение к любому ложному северному положению, которое может быть указано.
Сходимость сетки фиксируется в 0, даже если 3-й элемент исходного вектора не равен нулю.
Toolbox™ картографирования использует другую реализацию эквидистантной цилиндрической проекции для отображения координат на осях карты, чем для проецирования координат с помощью projfwd или projinv функция. Эти реализации могут давать различные результаты.

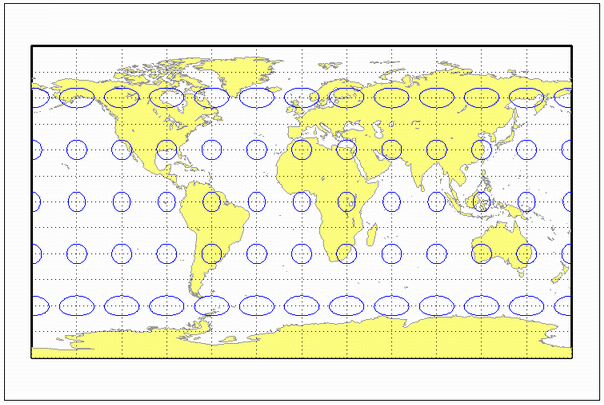

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('eqdcylin', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
