Изографическая проекция Галла
Цилиндрический
giso
Меридианы: Равноудаленные прямые параллельные линии более чем вдвое длиннее экватора.
Параллели: Равноудаленные прямые параллельные линии, перпендикулярные и имеющие более широкий интервал, чем меридианы.
Полюса: Прямые линии, равные по длине экватору.
Симметрия: О любом меридиане или экваторе.
Это проекция на секущий цилиндр в параллелях 45 °. Искажение как формы, так и площади увеличивается с расстоянием от стандартных параллелей. Шкала верна вдоль всех меридианов (то есть равноудалена) и двух стандартных параллелей, и постоянна вдоль любой параллели и вдоль параллели противоположного знака.
Для цилиндрических выступов задана только одна стандартная параллель. Другая стандартная параллель - та же широта с противоположным знаком. Для этой проекции стандартная параллель по определению зафиксирована на уровне 45 °.
Эта проекция является конкретным случаем эквидистантной цилиндрической проекции со стандартными параллелями на 45ºN и S.
На сфере эта проекция может иметь произвольный, наклонный аспект, управляемый Origin свойства осей карты. На эллипсоиде поддерживается только экваториальный аспект.

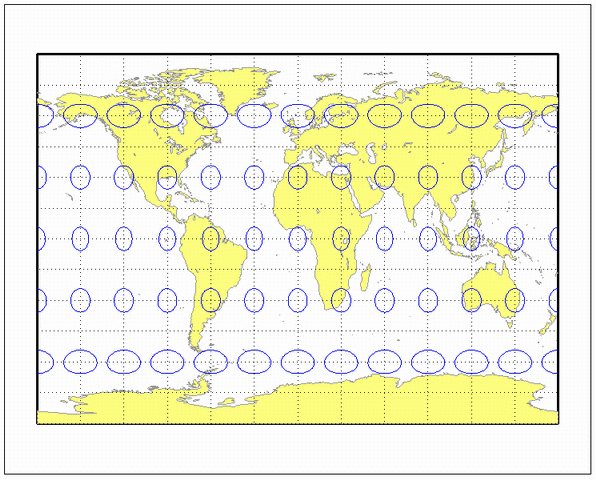

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('giso', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
