Ортогональная проекция
Азимутальный
ortho
Описанная решетка предназначена для полярного аспекта.
Меридианы: Равноудаленные прямые линии, пересекающиеся на центральном полюсе. Отображаемые углы являются истинными углами между меридианами.
Параллели: Неравноотстоящие окружности с центром на центральном полюсе. Расстояние от этого полюса уменьшается. Противоположное полушарие не может быть показано.
Полюс: Центральный полюс является точкой; другой полюс не показан.
Симметрия: О любом меридиане.
Это перспективная проекция на плоскость, касательную к центральной точке с бесконечного расстояния (то есть ортогонально). Центральная точка является полюсом в общем полярном аспекте, но может быть любой точкой. Эта проекция имеет два значительных свойства. Он выглядит как земной шар, обеспечивающий вид на Землю, напоминающий вид из космоса. Кроме того, все большие и малые круги являются прямыми линиями или эллиптическими дугами на этой проекции. Масштаб верен только в центральной точке и постоянен в окружном направлении вдоль любой окружности, в центре которой находится центральная точка. Искажение быстро увеличивается от центральной точки, единственного места, которое не имеет искажений. Эта проекция не является ни конформной, ни равной площадью.
Стандартные параллели для азимутальных проекций отсутствуют.
Эта проекция, по-видимому, была разработана египтянами и греками ко второму веку до нашей эры.
Эта реализация ортогональной проекции применима только для координат, связанных со сферой. Для проецирования координат, связанных с эллипсоидом, используйте projfwd или projinv функции, затем создайте projcrs вместо структуры проекции карты. Можно создать projcrs объект для ортогональной проекции с использованием кода 102037 полномочий ESRI. Например: projcrs(102037,'Authority','ESRI').
Toolbox™ отображения использует другую реализацию ортогональной проекции для отображения координат на осях карты, чем для проецирования координат с помощью projfwd или projinv функция. Эти реализации могут давать различные результаты.
Данные, удаленные от центральной точки на расстояние более 89 °, обрезаются.

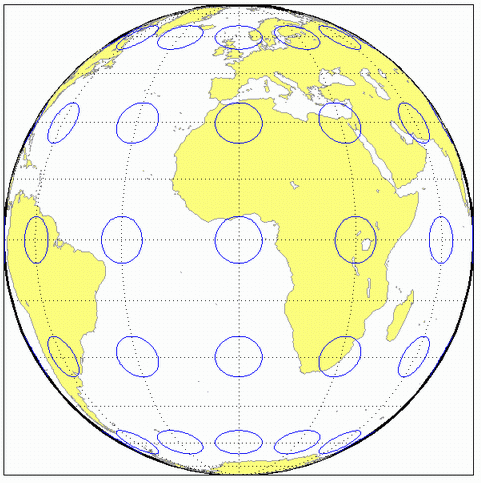

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('ortho', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
