Отображение регулярной сетки данных в виде изображения
grid2image(Z,R)
grid2image(Z,R,PropertyName,PropertyValue,...)
h = grid2image(...)
grid2image(Z,R) отображает обычную сетку данных Z как изображение. Изображение отображается в незапроектированном виде, с долготой x и широтой y, что приводит к значительному искажению от экватора. Z может быть M-by-N или M-by-N-by-3 и может содержать double, uint8, или uint16 данные. Сетка привязана к широте-долготе R, который может быть объектом географической растровой ссылки, ссылочным вектором или ссылочной матрицей.
Если R - объект географической растровой ссылки, RasterSize свойство должно быть совместимым с size(Z) и его RasterInterpretation должно быть 'cells'.
Если R является ссылочным вектором, он должен быть 1 на 3 с элементами:
[cells/degree northern_latitude_limit western_longitude_limit]
Если R является ссылочной матрицей, она должна быть 3 на 2 и преобразовывать индексы растровых строк и столбцов в/из географических координат согласно:
[lon lat] = [row col 1] * R
Если R является ссылочной матрицей, она должна определять (без вращения, без перекоса) соотношение, в котором каждый столбец сетки данных падает вдоль меридиана, а каждая строка падает вдоль параллели.
grid2image(Z,R,PropertyName,PropertyValue,...) использует указанные свойства изображения для отображения карты. См. раздел image страница ссылки на функцию для списка свойств, которые могут быть изменены.
h = grid2image(...) возвращает дескриптор отображаемого объекта изображения.

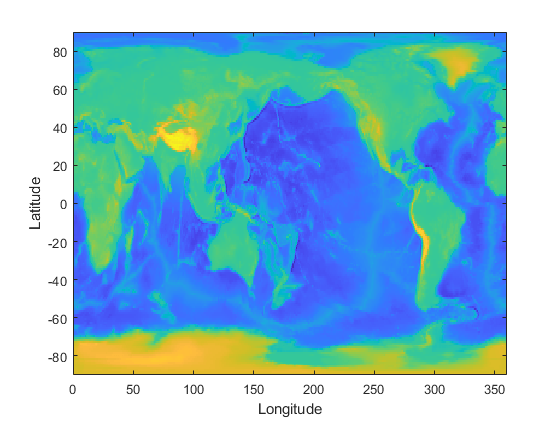

Загрузите растровые данные отметки и объект ссылки на географические ячейки. Затем отобразите данные в виде изображения.
load topo60c
figure
grid2image(topo60c,topo60cR)
