Управление наборами объектов, отображаемыми на осях карты
mobjects будет удален в следующем выпуске.
Командная строка | Maptool |
|---|---|
| Инструменты > Объекты |
Набор объектов определяется как все объекты с одинаковыми тегами. Если теги не заданы, наборы объектов определяются типом объекта.
mobjects позволяет манипулировать наборами объектов на текущих осях карты.
mobjects(h) позволяет манипулировать объектами, заданными на осях карты, заданных маркером h.

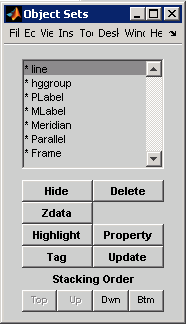

В прокручиваемом списке отображаются все наборы объектов, связанные с осями карты. Звездочка рядом с именем набора объектов указывает на то, что набор объектов в данный момент виден. Один h рядом с именем набора объектов указывается набор объектов, который печатается, но в настоящее время скрыт. Порядок, показанный в списке, указывает порядок укладки объектов в одной плоскости.
Кнопка «Скрыть/Показать» переключает Visible свойство выбранного объекта имеет значение 'off' и 'on'соответственно, в зависимости от текущего Visible статус.
Кнопка «Zdata» активирует диалоговое окно «Specify Zdata», которое используется для ввода переменной рабочего пространства, содержащей ZData. ZData используется для указания плоскости, в которой строится выбранный набор объектов. Нажатие кнопки «Список» создает список всех текущих переменных рабочей области, из которых ZData можно выбрать переменную. В качестве альтернативы вместо переменной можно ввести скалярное значение.
Кнопка Подсветка (Highlight) подсвечивает все объекты, принадлежащие выбранному набору объектов.
Кнопка «Тег» открывает диалоговое окно «Редактирование тега», в котором можно изменить тег всех элементов выбранного набора объектов.
Кнопка «Удалить» удаляет все объекты, принадлежащие выбранному набору объектов, из карты. Набор очищенных объектов остается связанным с осями карты.
Кнопка «Свойство» активирует диалоговое окно «Определение свойств объекта», которое используется для задания дополнительных свойств всех объектов в выбранном наборе объектов. Элементы вектора символов должны быть заключены в одинарные кавычки.
Кнопка «Обновить» обновляет отображение списка с текущими наборами объектов.
Кнопки «Порядок наложения» используются для изменения порядка рисования выбранного набора объектов по отношению к другим наборам объектов, выводимым на печать в той же плоскости. Объекты, нарисованные первыми, появляются внизу стека, а объекты, нарисованные последними, - вверху стека. Кнопка «Сверху» размещает выбранный набор объектов над всеми другими наборами объектов в своей плоскости. Кнопки Вверх (Up) и Изобразительный (Dwn) перемещают выбранный объект на одно место в порядке укладки соответственно. Кнопка Btm помещает выбранный набор объектов под всеми другими наборами объектов в своей плоскости. Обратите внимание, что ZData свойство переопределяет порядок укладки, т.е., если объект находится в верхней части порядка укладки для своей плоскости, он все еще может быть покрыт объектом, нарисованным в более высокой плоскости.
