Проецировать регулярную сетку данных на оси карты в плоскости z = 0
pcolorm(lat,lon,Z)
pcolorm(latlim,lonlim,Z)
pcolorm(...,prop1,val1,prop2,val2,...)
h = pcolorm(...)
pcolorm(lat,lon,Z) создает поверхность для представления сетки данных Z в текущих осях карты. Поверхность лежит плоским в горизонтальной плоскости с его CData свойство имеет значение Z. Lat и lon векторы или 2-D массивы, определяющие сетку широты-долготы, на которой Z отображается. Для полного описания различных форм, которые lat и lon может взять, см. surfm. Если состояние удержания - 'off', pcolorm очищает текущую карту.
pcolorm(latlim,lonlim,Z) определяет решетку, используя пределы широты и долготы latlim и lonlim. Эти пределы должны соответствовать географическому охвату Z, сетка данных. Latlim - двухэлементный вектор вида:
[southern_limit northern_limit]
Аналогично, lonlim имеет вид:
[western_limit eastern_limit]
Строят широтно-долготную решетку размером 50 на 100. Поверхность FaceColor свойство - 'texturemap', за исключением тех случаев, когда Z точно 50 на 100, и в этом случае это 'flat'.
pcolorm(...,prop1,val1,prop2,val2,...) применяет дополнительные графические свойства MATLAB ® к поверхности через пары свойства/значения. Любое имущество, принятое surface может быть указано, за исключением XData, YData, и ZData.
h = pcolorm(...) возвращает маркер перемещения к объекту поверхности.

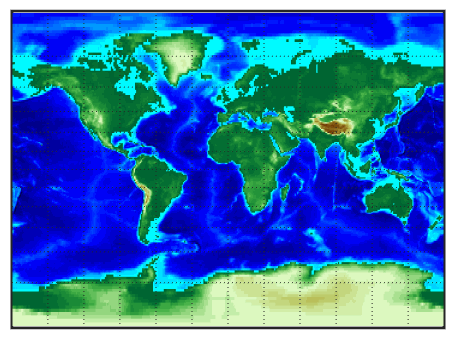

Загрузите растровые данные отметки и объект ссылки на географические ячейки. Затем отобразите данные как поверхность.
load topo60c axesm miller axis off framem on gridm on [topo60c,topo60cR] = geocrop(topo60c,topo60cR,[-90 90],[-180,180]); [lat,lon] = geographicGrid(topo60cR); pcolorm(lat,lon,topo60c) demcmap(topo60c) tightmap
Эта функция деформирует сетку данных в сетку graticule, которая проецируется в соответствии со свойством map axes MapProjection. Точность или разрешение этой сетки определяет качество проекции и скорость ее построения. Нет жесткого и быстрого правила для достаточного разрешения решетки, но в целом цилиндрические проекции нуждаются в меньшем количестве точек решетки в продольном направлении, чем сложные проекции, генерирующие кривую.
geographicGrid | geoshow | meshm | surfacem | surfm
