Графический интерфейс пользователя для отображения небольших кругов на осях карты
Примечание
scirclui устарел. Использовать scircleg вместо этого.
Командная строка | Maptool |
|---|---|
| Отобразить круги торгового центра |
scirclui активизирует диалоговое окно «Определение малых кругов» для добавления малых кругов к текущим осям карты.
scirclui(h) активирует диалоговое окно «Определение малых кругов» для добавления малых кругов к осям карты, указанным маркером перемещения осей h.

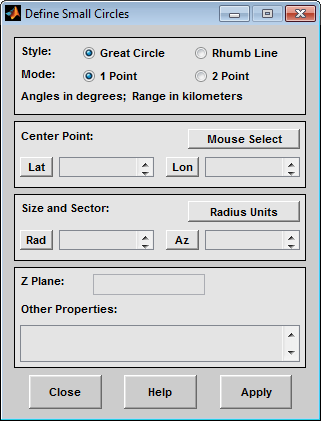

Диалоговое окно «Определение малых кругов» для режима одной точки
Кнопки выбора стиля используются для указания того, является ли радиус окружности постоянным большим расстоянием от окружности или постоянным расстоянием от линии румба.
Кнопки выбора режима используются для указания того, следует ли использовать одну или две точки при определении малого круга. Если выбран одноточечный режим, то для ввода данных требуются центральная точка, радиус и азимут. Если выбран двухточечный режим, требуемыми входными данными являются центральная точка и точка периметра на окружности.
Элементы управления «Центральная точка» используются как в режиме одной точки, так и в режиме двух точек. Поля редактирования «Лат» и «Лон» используются для ввода широты и долготы центральной точки отображаемого малого круга. Эти значения должны быть в градусах. Для отображения нескольких маленьких кругов можно ввести вектор значений, заключенный в скобки в каждом поле редактирования. Нажатие кнопки Lat или Lon приводит к созданию расширенного поля редактирования для упрощения ввода длинных векторов. Кнопка «Выбор мыши» используется для выбора центральной точки путем щелчка по отображаемой карте. Координаты выбранной точки появляются в полях редактирования «Лат» и «Лон» и могут быть изменены. Координаты отображаются в градусах независимо от единиц измерения угла, определенных для текущей проекции карты.
Элементы управления «Точка круга» используются только в двухточечном режиме. Поля редактирования «Лат» и «Лон» используются для ввода широты и долготы точки на периметре малого круга, подлежащего отображению. Эти значения должны быть в градусах. Для отображения нескольких маленьких кругов можно ввести вектор значений, заключенный в скобки в каждом поле редактирования. Нажатие кнопки Lat или Lon приводит к созданию расширенного поля редактирования для упрощения ввода длинных векторов. Кнопка «Выбор мыши» используется для выбора точки периметра путем щелчка по отображаемой карте. Координаты выбранной точки появляются в полях редактирования «Лат» и «Лон» и могут быть изменены. Координаты отображаются в градусах независимо от единиц измерения угла, определенных для текущей проекции карты.
Элементы управления «Размер» и «Сектор» используются только в режиме одной точки. Кнопка Единицы радиуса (Radius Units) открывает диалоговое окно Определить единицы диапазона (Define Range Units), в котором можно изменить единицы малого радиуса окружности и нормирующий геоид. Поле редактирования «Рад» используется для ввода радиуса малого круга в соответствующих единицах измерения. Поле редактирования Дуга (Arc) используется для задания азимута сектора, измеренного в градусах, по часовой стрелке с учетом севера. Если запись опущена, рисуется полный небольшой круг. При вводе данных радиуса и дуги для более чем одного малого круга векторы значений, заключенные в скобки, вводятся в каждое поле редактирования. Нажатие кнопки Rad или Arc вызывает расширенное поле редактирования для этой записи, которое полезно для ввода длинных векторов.
Поле редактирования Плоскость Z (Z Plane) используется для ввода скалярного значения, определяющего плоскость, в которой будут отображаться малые окружности.
Поле редактирования «Другие свойства» используется для задания дополнительных свойств проецируемых малых окружностей, таких как 'Color','b'. Элементы вектора символов должны быть заключены в кавычки.
Нажатие кнопки «Применить» позволяет принять входные данные и отобразить малые окружности на текущих осях карты.
Нажатие кнопки «Отмена» игнорирует все входные данные и закрывает диалоговое окно «Определение малых кругов».

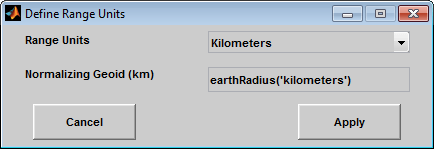

Это диалоговое окно, доступное только в режиме одной точки, позволяет изменять единицы измерения радиуса малого круга и нормирующий геоид.
Раскрывающееся меню «Единицы измерения радиуса» используется для выбора единиц измерения радиуса малого круга. Выбранная единица измерения отображается в верхней части диалогового окна «Определение малых кругов», и в эти единицы измерения необходимо ввести все значения широты и долготы. Пользователи должны также обязательно указать нормализующий геоид в тех же единицах измерения. Если радианы выбраны, предполагается, что значение радиуса кратно радиусу, используемому для отображения текущей карты, как определено свойством geoid карты.
Поле редактирования Нормализация геоида (Normalizing Geoid) используется для изменения радиуса, используемого для нормализации радиуса малого круга, до значения радиуса, которое необходимо для правильного вычисления и отображения карты. Эта запись должна состоять из тех же единиц, что и радиус малого круга. Если единицы радиуса малых окружностей находятся в радианах, то нормирующий геоид должен быть таким же, как геоид, используемый для текущих осей карты.
Нажатие кнопки Отмена (Cancel) игнорирует любые изменения и закрывает диалоговое окно Определение единиц измерения радиуса (Define Radius Units).
Нажатие кнопки «Применить» позволяет принять любые изменения и вернуться в диалоговое окно «Определение малых кругов».
