Интерактивные вычисления расстояния, азимута и расплаты
Командная строка | Maptool |
|---|---|
| «Отображение» > «Поверхность» > «Расстояния» |

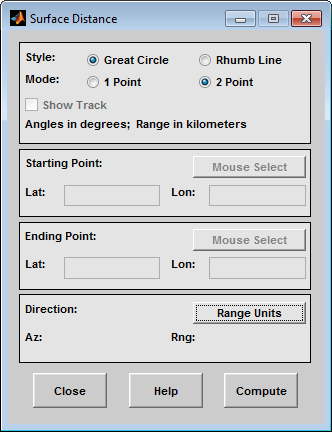

surfdist активизирует диалоговое окно Расстояние до поверхности (Surface Distance) для текущих осей, только если оси имеют правильное определение карты. В противном случае диалоговое окно Расстояние до поверхности (Surface Distance) активируется, но не связано ни с одной осью.
surfdist(h) активизирует диалоговое окно Расстояние до поверхности (Surface Distance) для осей, заданных маркером перемещения h. Оси должны быть осями карты.
surfdist([]) активирует диалоговое окно Расстояние до поверхности (Surface Distance) и не связывает его ни с одной из осей, независимо от того, имеет ли текущая ось допустимое определение карты.
Кнопки выбора стиля используются для указания того, используется ли большая окружность или линия румба для расчета расстояния поверхности. При наличии всех остальных записей выбор стиля обновляет расчет расстояния поверхности.
Кнопки выбора режима используются для указания того, следует ли использовать одну или две точки при определении расстояния пути. Если выбран одноточечный режим, то начальная точка, азимут и диапазон являются необходимыми входами, и конечная точка вычисляется. Если выбран двухточечный режим, требуются начальная и конечная точки дорожки, и затем вычисляются азимут и расстояние вдоль этой дорожки.
Флажок Показать дорожку (Show Track) используется для указания того, отображается ли дорожка на соответствующем экране карты. Дорожка удаляется, когда диалоговое окно Расстояние поверхности (Surface Distance) закрыто или если флажок Показать дорожку (Show Track) снят и вычисления расстояния поверхности пересчитаны.
Элементы управления начальной точкой используются как для режима одной точки, так и для режима двух точек. Поля редактирования «Лат» и «Лон» используются для ввода широты и долготы начальной точки трассы. Эти значения должны быть в градусах. Можно ввести только одну начальную точку. Кнопка «Выбор мыши» используется для выбора начальной точки путем щелчка по отображаемой карте. Координаты выбранной точки появляются в полях редактирования «Лат» и «Лон» и могут быть изменены. Координаты отображаются в градусах независимо от единиц измерения угла, определенных для текущей проекции карты.
Элементы управления «Конечная точка» включены только для двухточечного режима. Поля редактирования «Лат» и «Лон» используются для ввода широты и долготы конечной точки трассы. Эти значения должны быть в градусах. Можно ввести только одну конечную точку. Кнопка «Выбор мыши» используется для выбора конечной точки путем щелчка по отображаемой карте. Координаты выбранной точки появляются в полях редактирования «Лат» и «Лон» и могут быть изменены. Координаты отображаются в градусах независимо от единиц измерения угла, определенных для текущей проекции карты. В режиме одной точки элементы управления «Конечная точка» отключены, но отображается конечная точка, полученная в результате расчета расстояния поверхности.
Элементы управления «Направление» включены только для режима с одной точкой. Кнопка Единицы диапазона (Range Units) открывает диалоговое окно Определить единицы диапазона (Define Range Units), которое позволяет изменять единицы диапазона и нормирующий геоид. Поле редактирования Az используется для ввода азимута, который задает начальное направление пути от начальной точки. Азимут измеряется в градусах по часовой стрелке от заданного севера. Поле редактирования Rng используется для указания диапазона пересчета дорожки в соответствующих единицах. Диапазон азимута и расплаты вместе с начальной точкой используются для вычисления конечной точки дорожки в режиме одной точки. В двухточечном режиме элементы управления «Направление» отключены, но отображаются значения азимута и диапазона, полученные в результате расчета расстояния поверхности.
Нажатие кнопки «Закрыть» игнорирует все входные данные, удаляет все дорожки расстояния поверхности, которые были выведены на печать, и закрывает диалоговое окно «Расстояние поверхности».
При нажатии кнопки «Вычислить» принимаются входные данные и вычисляются заданные расстояния.

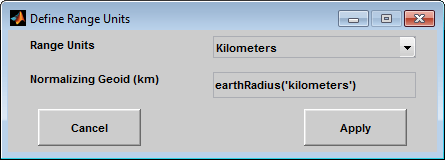

Это диалоговое окно, доступное только для одноточечного режима, позволяет изменять единицы измерения диапазона и нормирующий геоид.
Раскрывающееся меню Range Units используется для выбора единиц диапазона пересчета. Выбранная единица измерения отображается в верхней части диалогового окна Расстояние до поверхности (Surface Distance), и в эти единицы измерения необходимо ввести все значения широты и долготы. Пользователи должны также обязательно указать нормализующий геоид в тех же единицах измерения. Если радианы выбраны, предполагается, что значение диапазона кратно радиусу нормирующего геоида. В этом случае нормирующий геоид должен совпадать с геоидом, используемым для отображения текущей карты.
Поле редактирования Нормализация геоида (Normalizing Geoid) используется для изменения радиуса, используемого для нормализации значений диапазона до значений радиана, что необходимо для корректных вычислений и отображения карты. Эта запись должна состоять из тех же единиц, что и единицы диапазона. Если единицы измерения диапазона находятся в радианах, то нормирующий геоид должен совпадать с геоидом, используемым для текущих осей карты.
Нажатие кнопки Отмена (Cancel) игнорирует любые изменения и закрывает диалоговое окно Определить единицы измерения диапазона (Define Range Units).
Нажатие кнопки Применить (Apply) позволяет принять любые изменения и вернуться в диалоговое окно Расстояние до поверхности (Surface Distance).
