Синтаксис

Описание

h = tissot строит график Тиссо по умолчанию, как описано выше, на текущих осях карты и возвращает ручки для отображаемых индикаторов.

h = tissot(spec) позволяет задать параметры печати отображаемой диаграммы Тиссо, как описано выше.

h = tissot(spec,linestyle) и h = tissot(linestyle) где linestyle определяет стиль Tissot indicatrices, указанный как linespec.

h = tissot(spec,PropertyName,PropertyValue,...) и h = tissot(linestyle,PropertyName,PropertyValue,...) разрешить спецификацию любого свойства и значения, распознаваемых line функция.

Фон

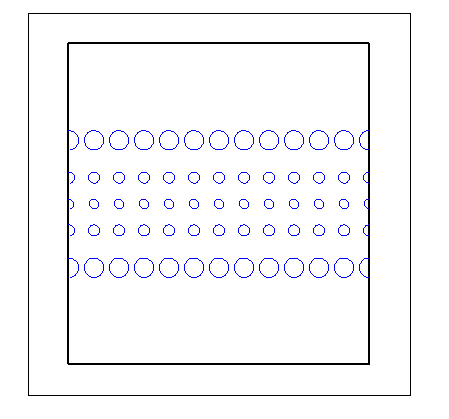

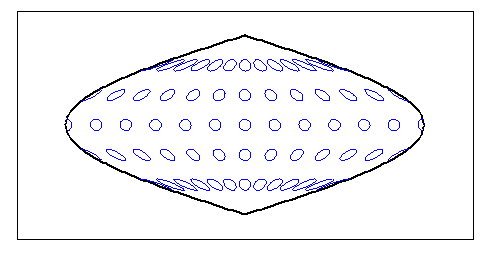

Tissot indicatrices - это печать символов, которые полезны для понимания различных искажений данной проекции карты. Указатели представляют собой круги одинакового истинного радиуса на поверхности Земли. При печати на проекции карты они указывают, имеет ли проекция определенные элементы. Если все нанесенные на график индикаторы охватывают одну и ту же площадь, проекция равна площади (например, синусоидальная проекция будет иметь этот признак). Если все они остаются круглыми, то указывается конформность (это свойство имеет проекция Меркатора). Искажения на меридиональном или параллельном расстоянии проявляются сплющенными или растянутыми индикаторами. Многие проекции будут показывать очень ровные, круглые показатели в одних регионах, часто вблизи центра, и дико искаженные показатели в других, например вблизи краев. Поэтому диаграмма Тиссо очень полезна для анализа пригодности проекции к данной цели или области.

Общая компоновка диаграммы Тиссо определяется вектором спецификации spec.

spec = [Radius]
spec = [Latint,Longint]
spec = [Latint,Longint,Radius]
spec = [Latint,Longint,Radius,Points]

Radius - радиус малого круга каждой окружности индикатора. При вводе он должен находиться в тех же единицах, что и оси карты. Geoid. Радиус по умолчанию равен 1/10 радиуса сферы.

Latint - интервал широты между центрами окружности индикатрисы. Если введено, оно должно находиться в осях карты AngleUnits. Значение по умолчанию - один круг через каждые 30 ° широты (то есть 0 °, +/-30 ° и т.д.).

Longint - интервал долготы между центрами окружности индикатрисы. Если введено, оно должно находиться в осях карты AngleUnits. Значение по умолчанию - один круг через каждые 30 ° широты (то есть 0 °, +/-30 ° и т.д.).

Points - количество точек печати на окружность. Значение по умолчанию - 100 баллов.

См. также

distortcalc | mdistort
