Преобразование векторов широты-долготы в обычную сетку данных
[Z,R] = vec2mtx(lat,lon,density)
[Z,R] = vec2mtx(lat,lon,density,latlim,lonlim)
[Z,R] = vec2mtx(lat,lon,Z1,R1)
[Z,R] = vec2mtx(...,'filled')
[Z,R] = vec2mtx(lat,lon,density) создает регулярную сетку данных Z из векторных данных, помещая их в ячейки сетки, пересекаемые вектором, и обнуляет их в другом месте. R - объект растровой ссылки для вычисляемой сетки. lat и lon - векторы одинаковой длины, содержащие географические местоположения в единицах градусов. density указывает количество ячеек сетки на единицу широты и долготы (значение 10 указывает, например, 10 ячеек на градус) и должно иметь скалярное значение. Всякий раз, когда имеется пространство, на каждой из четырех сторон сетки включается буфер из двух ячеек сетки. Буфер уменьшается по мере необходимости, чтобы поддерживать широтные пределы в пределах [-90 90] и поддерживать разницу в пределах долготы от более 360 градусов.
[Z,R] = vec2mtx(lat,lon,density,latlim,lonlim) использует двухэлементные векторы latlim и lonlim для определения пределов широты и долготы сетки.
[Z,R] = vec2mtx(lat,lon,Z1,R1) использует ранее существовавшую сетку данных Z1, с географической привязкой R1, для определения пределов и плотности выходной сетки. R1 может быть ссылочным вектором, ссылочной матрицей или объектом географической растровой ссылки.
Если R1 - объект географической растровой ссылки, RasterSize свойство должно быть совместимым с size(Z1) и его RasterInterpretation должно быть 'cells'.
Если R1 является ссылочным вектором, он должен быть вектором 1 на 3, содержащим следующие элементы:
[cells/degree northern_latitude_limit western_longitude_limit]
Если R1 является ссылочной матрицей, она должна быть 3 на 2 и преобразовывать индексы растровых строк и столбцов в географические координаты или из них в соответствии с этим уравнением:
[lon lat] = [row col 1] * R1
Матрица должна определять (без вращения, без перекоса) соотношение, в котором каждый столбец сетки данных падает вдоль меридиана, а каждая строка - вдоль параллели.
При таком синтаксисе выходные данные R равно R1и может быть ссылочным объектом, вектором или матрицей.
[Z,R] = vec2mtx(...,'filled'), где lat и lon сформировать один или несколько замкнутых многоугольников (с NaN-separators), заполняет область за пределами многоугольников значением два вместо нуля.
Пустой lat,lon массивы вершин приведут к ошибке, если не будут явно указаны пределы сетки (через latlim,lonlim или Z1,R1). В случае явных ограничений, Z будет полностью заполнен 0, если 'filled' параметр опущен и 2s, если он включен.
Возможно применение vec2mtx к наборам многоугольников, которые без перекрытия покрывают область, как в примере 1 ниже, но с использованием 'filled' с многоугольниками, которые фактически перекрываются, может привести к путанице относительно того, какие области находятся внутри, а какие снаружи.
Преобразование многоугольников широты-долготы в обычную сетку данных и отображение в виде карты.
states = shaperead('usastatelo', 'UseGeoCoords', true); lat = [states.Lat]; lon = [states.Lon]; [Z,R] = vec2mtx(lat,lon,5,'filled'); figure worldmap(Z,R) geoshow(Z,R,'DisplayType','texturemap') colormap(flag(3))

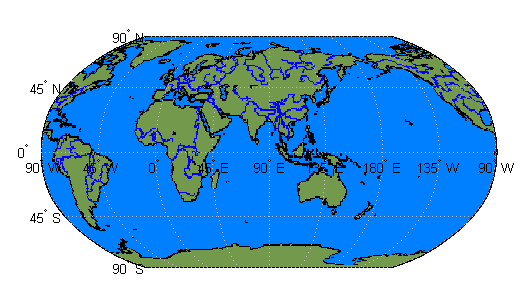

Объединение двух отдельных вызовов для vec2mtx для создания 4-цветной растровой карты, показывающей внутренние участки суши, береговые линии, океаны и реки мира.
load coastlines [Z,R] = vec2mtx(coastlat,coastlon,1, ... [-90 90],[-90 270],'filled'); rivers = shaperead('worldrivers.shp','UseGeoCoords',true); A = vec2mtx([rivers.Lat],[rivers.Lon],Z,R); Z(A == 1) = 3; figure worldmap(Z,R) geoshow(Z,R,'DisplayType','texturemap') colormap([.45 .60 .30; 0 0 0; 0 0.5 1; 0 0 1])

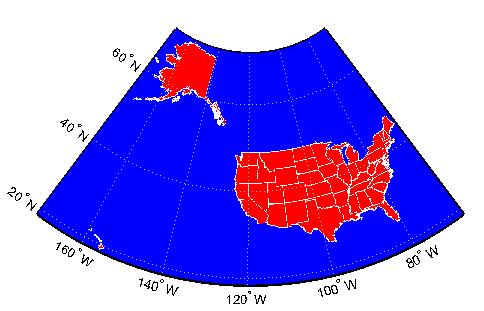

Импорт контуров штатов США.
states = shaperead('usastatelo', 'UseGeoCoords', true); lat = [states.Lat]; lon = [states.Lon];
Выберите географические пределы.
latlim = [ 15 75]; lonlim = [-190 -65];
Задайте сетку с 5 ячейками на градус.
density = 5;
Вычислить размер растра. (M и N оба получаются целыми числами.)
M = density * diff(latlim); N = density * diff(lonlim);
Создайте объект Geographic Raster Reference.
R = georasterref('RasterSize', [M N], ... 'ColumnsStartFrom', 'north', 'Latlim', latlim, ... 'Lonlim', lonlim);
Создание пустой сетки, совместимой с R по размеру. vec2mtx требуется сетка данных в качестве входных данных.
Z = zeros(R.RasterSize);
Переписать Z с новой сеткой, включающей контуры состояния и интерьеры.
Z = vec2mtx(lat, lon, Z, R, 'filled');Постройте график географической сетки.
figure; worldmap(Z, R); geoshow(Z, R, 'DisplayType', 'texturemap') colormap(flag(3))
