Проекция Робинсона
Псевдоцилиндрический
robinson
Центральный меридиан: Прямая линия 0.51 до экватора.
Другие меридианы: равноудаленные, напоминают эллиптические дуги и вогнуты к центральному меридиану.
Параллели: прямые параллельные линии, перпендикулярные центральному меридиану. Интервал равен между параллелями 38 °, уменьшаясь за этими пределами.
Полюса: линии 0,53 до экватора.
Симметрия: О центральном меридиане или экваторе.
Шкала верна вдоль параллелей 38 ° и постоянна вдоль любой параллели или между любой парой параллелей, равноудалённых от экватора. Он не свободен от искажений в любой точке, но искажение очень низко в пределах около 45 ° от центра и вдоль Экватора. Эта проекция не равна площади, конформна или равноудалена; однако считается, что он правильно ищет карты мира, и, следовательно, широко используется Rand McNally, National Geographic Society и другими. Эта особенность достигается за счет использования табличных координат, а не математических формул для гратикулов.
Для этой проекции задана только одна стандартная параллель. Другая стандартная параллель - та же широта с противоположным знаком. Стандартная параллель по определению зафиксирована на отметке 38 °.
Эта проекция была представлена Артуром Робинсоном в 1963 году, а также называется Ортофанической проекцией, что означает правое появление.
Эта реализация проекции Робинсона применима только для координат, которые ссылаются на сферу. Для проецирования координат, связанных с эллипсоидом, используйте projfwd или projinv функции, затем создайте projcrs вместо структуры проекции карты. Можно создать projcrs объект для проекции Робинсона с использованием кода полномочий ESRI 54030. Например: projcrs(54030,'Authority','ESRI').
Toolbox™ отображения использует другую реализацию проекции Робинсона для отображения координат на осях карты, чем для проецирования координат с помощью projfwd или projinv функция. Эти реализации могут давать различные результаты.

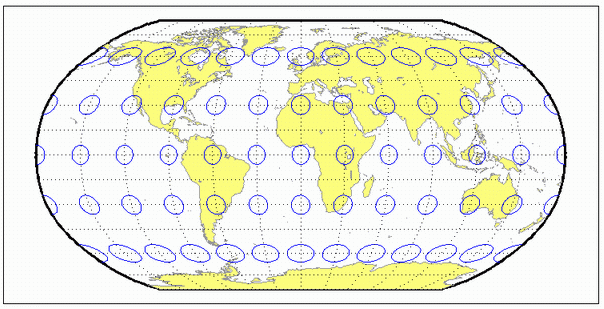

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('robinson', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
