Стереографическая проекция
Азимутальный
stereo
Описанная решетка предназначена для полярного аспекта.
Меридианы: Равноудаленные прямые линии, пересекающиеся на центральном полюсе. Отображаемые углы являются истинными углами между меридианами.
Параллели: Неравноотстоящие окружности с центром на центральном полюсе. Расстояние от этого полюса постепенно увеличивается.
Полюс: Центральный полюс является точкой; другой полюс не показан.
Симметрия: О любом меридиане.
Это перспективная проекция на плоскость, касательную к центральной точке от антиподальной точки до центральной точки. Центральная точка является полюсом в общем полярном аспекте, но может быть любой точкой. Эта проекция имеет два значительных свойства. Она конформна, свободна от угловых искажений. Кроме того, все большие и малые круги являются либо прямыми, либо круглыми дугами на этой проекции. Масштаб верен только в центральной точке и постоянен вдоль любой окружности, в центре которой находится центральная точка. Эта проекция не равна площади.
Стандартные параллели для азимутальных проекций отсутствуют.
Полярный аспект этой проекции, по-видимому, был разработан египтянами и греками ко второму веку до нашей эры.
Картографическая Toolbox™ использует другую реализацию стереографической проекции для отображения координат на осях карты, чем для проецирования координат с помощью projfwd или projinv функция. Эти реализации могут давать различные результаты.
Данные, удаленные от центральной точки более 90 °, обрезаются.

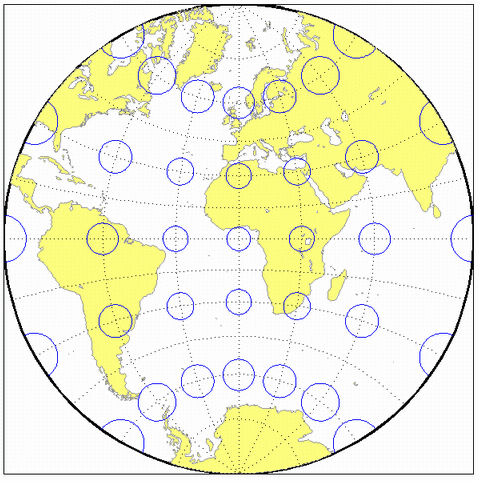

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('stereo', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
