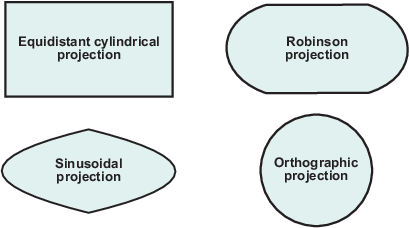

Рамка карты Mapping Toolbox™ - это контур границ карты, часто в виде коробки, «края мира», так сказать. Рамка отображается, если свойство «Оси карты» Frame имеет значение 'on'. Это может быть достигнуто при создании осей карты с помощью axesm, или позже с setmили с помощью прямой команды framem on. Кадр географически определяется как четырехугольник широты-долготы, который проецируется соответствующим образом. Например, на карте мира рамка может простираться от полюса к полюсу и иметь полный диапазон долготы 360 °. По внешнему виду рама приобретает характерную форму выступа. Приведенные ниже примеры представляют собой полноформатные рамки, показанные в четырех весьма различных проекциях.
Кадры полноформатных карт
В качестве объекта карты каждый из ранее отображенных кадров идентичен; однако выбор проекции дисплея изменял их внешний вид.
Можно управлять свойствами за пределами широты и долготы рамки. Свойства кадра устанавливаются при создании объекта оси карты; вы можете изменить их впоследствии с помощью setm и framem функции. Команда framem один является переключателем для Frame свойство, которое управляет видимостью рамки. Вы также можете позвонить framem с именами свойств и значениями для изменения внешнего вида фрейма:
framem('FlineWidth',4,'FEdgeColor','red')
Фрейм фактически представляет собой фрагмент с цветом грани по умолчанию, равным 'none' и цвет кромки по умолчанию - черный. Можно изменить эти свойства осей карты, манипулируя FFaceColor и FEdgeColor свойства. Например, команда
setm(gca,'FFaceColor','cyan')
делает фоновую область дисплея похожей на воду. Поскольку патч кадра всегда является самым нижним слоем отображения карты, другие патчи, возможно, представляющие землю, появятся над «водой». Если объект впоследствии наносится «под» фрагментом кадра, высоту кадра можно пересчитать, чтобы она лежала ниже этого объекта с помощью команды framem reset. Кадр заменяется и не повторно проецируется.
Задайте ширину линии кромки, которая по умолчанию равна 2 точкам, с помощью команды FLineWidth собственность.
Основное преимущество отображения кадра карты заключается в том, что он может обеспечивать позиционный контекст для других отображаемых объектов карты. Например, когда отображаются векторные данные побережий, кадр обеспечивает «край» мира.
См. раздел framem для получения дополнительной информации.
