Вертикальная перспективная азимутальная проекция
Азимутальный
vperspec
Описанная решетка предназначена для полярного аспекта.
Меридианы: Равноудаленные прямые линии, пересекающиеся на центральном полюсе. Отображаемые углы являются истинными углами между меридианами.
Параллели: Неравноотстоящие окружности с центром на центральном полюсе. Расстояние от этого полюса уменьшается. Противоположное полушарие не может быть показано, как и отдаленные части более близкого полушария. Предел видимости зависит от высоты наблюдения.
Поляки: Центральный полюс - это точка. Другой полюс не показан.
Симметрия: О любом меридиане.
Это перспективная проекция на плоскость, касательную к центральной точке от конечного расстояния. Масштаб верен только в центральной точке и постоянен в окружном направлении вдоль любой окружности, в центре которой находится центральная точка. Искажение быстро увеличивается от центральной точки, единственной точкой которой является отсутствие искажения. Эта проекция не является ни конформной, ни равной площадью.
Эта проекция обеспечивает вид земного шара, похожего на вид космического аппарата на орбите. Ортографическая проекция является ограничивающей формой с наблюдателем на бесконечном расстоянии.
Для этой проекции требуется параметр высоты обзора, определяющий высоту наблюдателя над исходной точкой. Поскольку этот параметр уникален для данной проекции и проекция не нуждается в каких-либо стандартных параллелях, используется специальный обходной путь. Вместо добавления дополнительного свойства осей карты только для vperspec, MapParallels вместо этого свойство перепрофилируется. Необходимо назначить требуемое значение высоты вида MapParallels собственность. Укажите скалярное значение длины в тех же единицах, что и радиус земли или длина полуоси, используемая в опорных эллипсоидах осей карты ('Geoid') свойство.
Эта реализация вертикальной перспективной азимутальной проекции применима только для координат, которые относятся к сфере.
Данные, более удаленные, чем предел видимости, обрезаются.

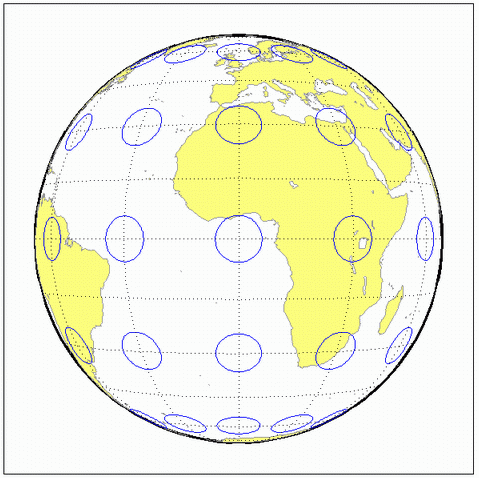

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('vperspec', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
