Классификация

Псевдоцилиндрический

Идентификатор

wagner4

Graticule

Центральный меридиан: Прямая линия вдвое длиннее экватора.

Другие меридианы: равноудаленные части эллипсов вогнуты к центральному меридиану. Меридианы 103º55 'к востоку и западу от центрального меридиана представляют собой дуги окружности.

Параллели: неравноотстоящие прямые параллельные линии, перпендикулярные центральному меридиану. Расстояние больше всего к экватору.

Полюса: Линии вдвое длиннее экватора.

Симметрия: О центральном меридиане или экваторе.

Особенности

Это проекция равной площади. Масштаб верен вдоль параллелей 42º59 'и постоянен вдоль любой параллели и между любой парой параллелей, равноудаленных от экватора. Искажение не столь экстремально вблизи внешних меридианов в высоких широтах, как для острополюсных псевдоцилиндрических проекций, но значительное искажение наблюдается во всех полярных областях. Он свободен от искажений только в двух точках, где параллели 42º59 'пересекают центральный меридиан. Эта проекция не является конформной или равноудаленной.

Параллели

Для этой проекции задана только одна стандартная параллель. Другая стандартная параллель - та же широта с противоположным знаком. Стандартная параллель по определению зафиксирована на уровне 42º59 '.

Замечания

Эта проекция была представлена Карлхайнцем Вагнером в 1932 году.

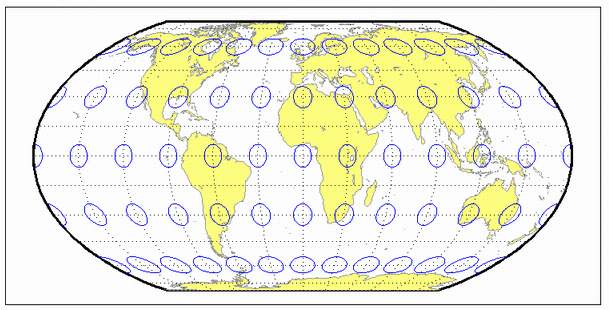

Пример

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('wagner4', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
