Цилиндрическая проекция увлажнения
Цилиндрический
wetch
Центральный меридиан: прямая линия (включает меридиан, противоположный центральному меридиану в одной непрерывной линии).
Другие меридианы: Прямые линии, если 90 ° от центрального меридиана, сложные кривые вогнуты к центральному меридиану в противном случае.
Параллели: Сложные кривые вогнуты к ближайшему полюсу.
Полюса: Точки вдоль центрального меридиана.
Симметрия: О любом прямом меридиане или экваторе.
Это перспективная проекция из центра Земли на цилиндр, касательный к центральному меридиану. Она не равна площади, равноудалена или конформна. Масштаб верен вдоль центрального меридиана и постоянен между двумя точками, равноудаленными по x и y от центрального меридиана. Вдоль центрального меридиана нет искажений, но он быстро увеличивается в сторону от центрального меридиана в направлении y.
Для цилиндрических выступов задана только одна стандартная параллель. Другая стандартная параллель - та же широта с противоположным знаком. Для этой проекции, которая является поперечным аспектом Центральной Цилиндрической, стандартная параллель базовой проекции по определению зафиксирована на 0 °.
Это поперечный аспект Центральной цилиндрической проекции, обсуждавшейся Дж. Ветчем в начале XIX века.
Эта реализация цилиндрической проекции Wetch применима только для координат, связанных со сферой.
Чтобы не допустить доминирования больших значений y на дисплее, данные с значениями y, которые соответствуют широтам более 75 ° в нормальном аспекте центральной цилиндрической проекции, обрезаются.

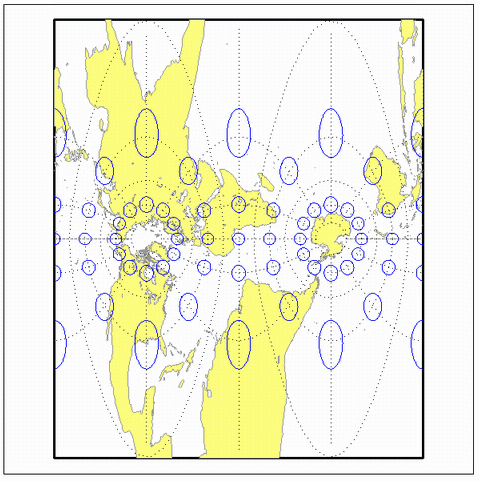

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('wetch', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
