Проекция Winkel I
Псевдоцилиндрический
winkel
Центральный меридиан: Прямая линия по крайней мере вдвое длиннее экватора.
Другие меридианы: на равном расстоянии синусоидальные кривые вогнуты к центральному меридиану.
Параллели: Равноудаленные прямые параллельные линии, перпендикулярные центральному меридиану.
Полюса: Линии как минимум вдвое длиннее экватора.
Симметрия: О центральном меридиане или экваторе.
Эта проекция представляет собой среднее арифметическое координат x и y синусоидальной и эквидистантной цилиндрических проекций. Масштаб верен вдоль стандартных параллелей и постоянен вдоль любой параллели и между любой парой параллелей, равноудаленных от экватора. Нет смысла без искажения. Эта проекция не равна площади, конформна или равноудалена.
Для этой проекции задана только одна стандартная параллель. Другая стандартная параллель - та же широта с противоположным знаком. Может быть выбрана любая широта; значение по умолчанию равно 50º28 '.
Эта проекция была разработана Освальдом Винкелем в 1914 году. Его ограничивающая форма - Эккерт V, когда выбрана стандартная параллель 0 °.
Эта реализация проекции Winkel I применима только для координат, которые ссылаются на сферу. Для проецирования координат, связанных с эллипсоидом, используйте projfwd или projinv функции, затем создайте projcrs вместо структуры проекции карты. Можно создать projcrs объект для проекции Winkel I с использованием кода полномочий ESRI 54018. Например: projcrs(54018,'Authority','ESRI').

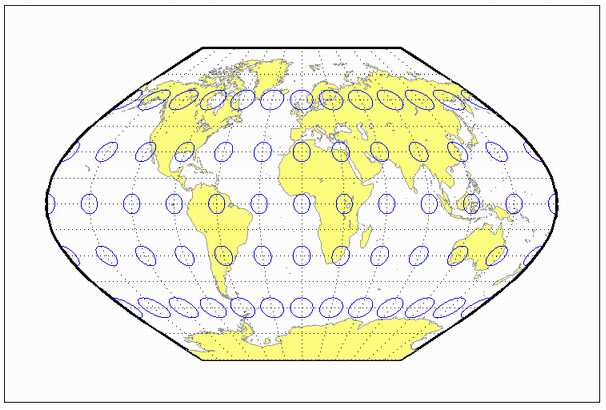

landareas = shaperead('landareas.shp','UseGeoCoords',true);
axesm ('winkel', 'Frame', 'on', 'Grid', 'on');
geoshow(landareas,'FaceColor',[1 1 .5],'EdgeColor',[.6 .6 .6]);
tissot;
