Используя карту в качестве фона, географическая пузырьковая диаграмма отображает данные как заполненные цветные круги, называемые пузырями, в местоположениях на карте, определяемых долготой и широтой. Можно использовать размер и цвет пузырьков для указания значений данных в этих местоположениях.
Предположим, что у вас есть данные, которые описывают случаи цунами по всему миру. Постройте график данных на географической диаграмме пузырей, где пузыри отмечают каждое вхождение на карте, называемой базовой картой. Можно использовать размер пузыря, чтобы указать высоту волны, и цвет пузыря, чтобы указать причину. При использовании карты в качестве фона можно сразу увидеть случаи цунами и их тяжесть. Печать данных на карте является эффективным способом визуализации данных.

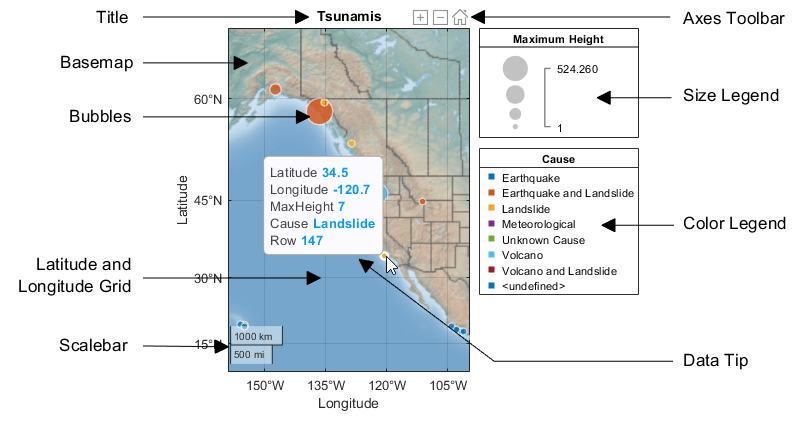

Географическая пузырьковая диаграмма включает в себя следующие компоненты (показаны на следующем рисунке):
Компоненты географической пузырьковой диаграммы
| Компонент | Описание |
|---|---|
| Basemap | Карта, по которой географическая пузырьковая диаграмма отображает данные. Дополнительные сведения см. в разделе Доступ к базовым картам для географических осей и диаграмм. |
| Пузыри | Символы, которые помечают местоположения карт и передают другую информацию через их размер и цвет. |
| Советы по данным | Небольшие окна, которые открываются, содержащие информацию о пузыре, такую как широта и долгота. |
| Художественные оформления | Описательные визуальные элементы диаграммы, такие как сетки широты и долготы, и шкала масштаба, которая показывает, как расстояния представлены на карте. Диаграмма обновляет эти элементы при увеличении и уменьшении масштаба карты. Используйте свойства географической пузырьковой диаграммы для управления видимостью этих элементов, например, ScalebarVisible собственность. |
| Легенды | Отображение табличной информации, объясняющей значение размера пузыря и цвета пузыря. Дополнительные сведения см. в разделе Легенды географических пузырей. |
| Название | Текст отображается в верхней части диаграммы аналогично любой фигуре MATLAB ®. Это можно указать с помощью географической пузырьковой диаграммыTitle свойство или title команда. |
| Панель инструментов «Оси» | Набор элементов управления, позволяющих увеличить или уменьшить масштаб карты или вернуться к исходному виду карты. Дополнительные сведения см. в разделе Поведение панорамирования и зумирования в географических осях и диаграммах. |
