Графические объекты - это визуальные компоненты, используемые MATLAB ® для графического отображения данных. Например, график может содержать линии, текст и оси, отображаемые в окне рисунка.
Каждый объект имеет уникальный идентификатор, называемый дескриптором. С помощью этого дескриптора можно управлять характеристиками существующего графического объекта, задав свойства объекта. Можно также задать значения свойств при создании графического объекта. Как правило, графические объекты создаются с помощью таких функций печати, как plot, bar, scatterи так далее.
При создании графика, например, путем вызова plot MATLAB автоматически выполняет ряд шагов для создания графика. Эти шаги включают создание объектов и установку для свойств этих объектов соответствующих значений для определенного графика.

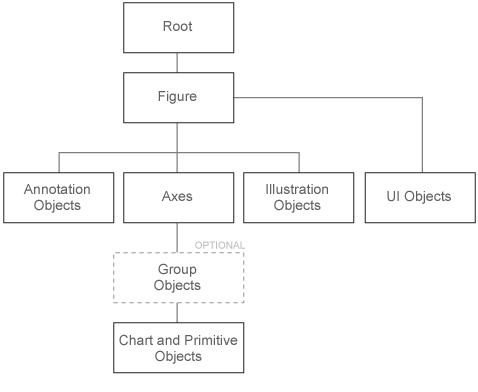

Графические объекты организованы в иерархию, как показано на следующей схеме.
Иерархический характер графических объектов отражает сдерживание объектов другими объектами. Каждый объект играет определенную роль в графическом представлении.
Например, предположим, что линейный график создается с помощью plot функция. Объект axes определяет опорную рамку для линий, представляющих данные. Рисунок - это окно для отображения графика. Рисунок содержит оси, а оси содержат линии, текст, легенды и другие объекты, используемые для представления графика.
Примечание
Оси - это отдельный объект, представляющий масштаб оси X, Y и Z, засечки, метки засечек, метки осей и т.д.

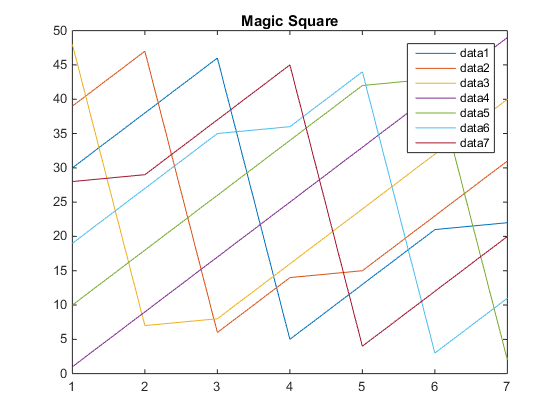

Вот простой график.

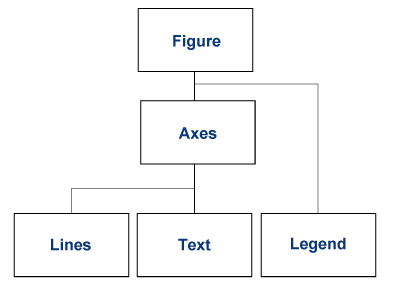

Этот график формирует иерархию объектов.
Связь между объектами сохраняется в Parent и Children свойства. Например, родителем осей является фигура. Parent свойство оси содержит дескриптор фигуры, в которой он содержится.
Аналогично, Children свойство фигуры содержит любые оси, содержащиеся в фигуре. Число Children свойство также содержит дескрипторы любых других содержащихся в нем объектов, таких как легенды и объекты пользовательского интерфейса.
Для поиска дескрипторов объектов можно использовать отношение родитель-потомок. Например, при создании графика текущие оси Children содержит дескрипторы для всех строк:
plot(rand(5)) ax = gca; ax.Children
ans = 5x1 Line array: Line Line Line Line Line
Можно также указать родителя объектов. Например, создайте объект группы и родительские линии от осей к группе:
hg = hggroup;
plot(rand(5),'Parent',hg)
