Каждый рисунок имеет ассоциированную буквенную карту, которая является вектором значений в диапазоне от 0 до 1. Alphamap по умолчанию содержит 64 значения в линейном диапазоне от 0 до 1. Просмотр или изменение alphamap с помощью Alphamap свойства фигуры или с использованием alphamap функция.

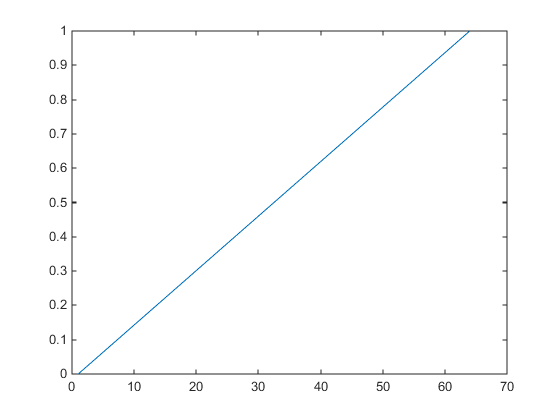

Alphamap по умолчанию содержит 64 значения в линейном диапазоне от 0 до 1, как показано на следующем графике.
am = get(gcf,'Alphamap'); plot(am)
Эта альфа-карта отображает самые низкие значения альфа-данных как полностью прозрачные, а самые высокие значения альфа-данных как непрозрачные.
alphamap создает некоторые полезные стандартные alphamap, а также позволяет изменять существующие карты. Например,
figure;
alphamap('vup')

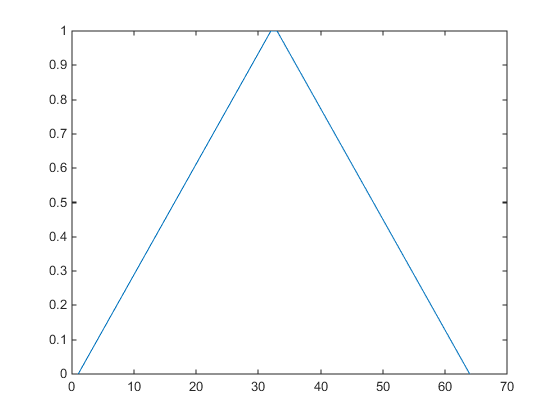

задание фигуры Alphamap свойство alphamap, значения которого затем увеличиваются:
am = get(gcf,'Alphamap');
plot(am)
Можно изменить значения с помощью increase или decrease варианты. Например,
alphamap('increase',.4)

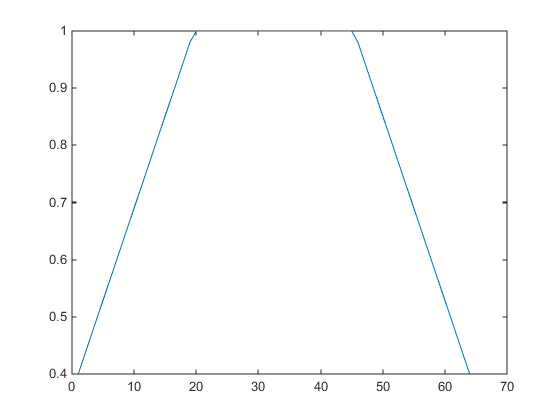

добавляет значение .4 ко всем значениям в буквенной карте текущего рисунка. Переформатирование 'vup' alphamap иллюстрирует изменение. Значения фиксируются в диапазоне [0 1].
am = get(gcf,'Alphamap'); plot(am)

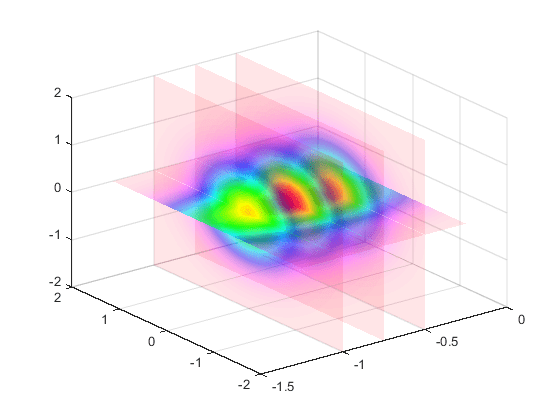

В этом примере используются секущие плоскости для проверки данных объема. Плоскости среза используют цветовые данные для альфа-данных и используют альфа-карту развертки (значения находятся в диапазоне от 1 до 0):
Создайте данные тома, оценив функцию трех переменных.
[x,y,z] = meshgrid(-1.25:.1:-.25,-2:.2:2,-2:.1:2); v = x.*exp(-x.^2-y.^2-z.^2);
Создайте плоскости среза, установите альфа-данные равными цветовым и задайте интерполированные FaceColor и FaceAlpha.
h = slice(x,y,z,v,[-1 -.75 -.5],[],[0]);
set(h,'EdgeColor','none',...
'FaceColor','interp',...
'FaceAlpha','interp')
alpha('color')Установите alphamap и увеличьте каждое значение в alphamap на .1 для достижения требуемой степени прозрачности. Укажите hsv colormap.
alphamap('rampdown')
alphamap('increase',.1)
colormap hsv
Эта буквенная карта отображает наименьшие значения функции (около нуля) с наименьшей прозрачностью, а наибольшие значения - с наибольшей прозрачностью. Это позволяет просматривать плоскости среза при одновременном сохранении данных вокруг нуля.
