Свойства и методы интерфейса

graph класс задает следующие свойства, которые должны быть определены подклассами:

GraphInterface именует три абстрактных метода, которые должны реализовывать подклассы. GraphInterface класс также предлагает в комментариях, что каждый конструктор подкласса должен принимать данные печати и пары имя свойства/значение свойства для всех свойств класса.

Проектирование классов руководств по интерфейсам

Пакет классов, производный от GraphInterface абстрактный класс реализует следующие варианты поведения:

Определение интерфейса

GraphInterface - абстрактный класс, определяющий методы и свойства, используемые подклассами. Комментарии в абстрактном классе описывают предполагаемую реализацию:

classdef GraphInterface < handle
   % Abstract class for creating data graphs
   % Subclass constructor should accept
   % the data that is to be plotted and
   % property name/property value pairs
   properties (SetAccess = protected, GetAccess = protected)
      Primitive
      AxesHandle
   end
   properties
      Data
   end
   methods (Abstract)
      draw(obj)
      % Use a line, surface,
      % or patch graphics primitive
      zoom(obj,factor)
      % Change the CameraViewAngle
      % for 2D and 3D views
      % use camzoom for consistency
      updateGraph(obj)
      % Update the Data property and
      % update the drawing primitive
   end

   methods
      function set.Data(obj,newdata)
         obj.Data = newdata;
         updateGraph(obj)
      end
      function addButtons(gobj)
         hfig = get(gobj.AxesHandle,'Parent');
         uicontrol(hfig,'Style','pushbutton','String','Zoom Out',...
            'Callback',@(src,evnt)zoom(gobj,.5));
         uicontrol(hfig,'Style','pushbutton','String','Zoom In',...
            'Callback',@(src,evnt)zoom(gobj,2),...
            'Position',[100 20 60 20]);
      end
   end
end

GraphInterface класс реализует метод набора свойств (set.Data) для мониторинга изменений в Data собственность. Альтернативой является определение Data свойство как Abstract и включить подклассы, чтобы определить, следует ли реализовать метод доступа к набору для этого свойства. GraphInterface класс определяет метод доступа к набору, вызывающий абстрактный метод (updateGraph, который каждый подкласс должен реализовать). GraphInterface интерфейс накладывает специфическую конструкцию на весь пакет классов, не ограничивая гибкость.

Метод работы со всеми подклассами

addButtons метод добавляет кнопки для zoom методы, которые каждый подкласс должен реализовать. Использование метода вместо обычной функции позволяет addButtons для доступа к защищенным данным класса (дескриптор осей). Использовать объект zoom в качестве обратного вызова по кнопке.

function addButtons(gobj)
   hfig = get(gobj.AxesHandle,'Parent');
   uicontrol(hfig,'Style','pushbutton',...
      'String','Zoom Out',...
      'Callback',@(src,evnt)zoom(gobj,.5));
   uicontrol(hfig,'Style','pushbutton',...
      'String','Zoom In',...
      'Callback',@(src,evnt)zoom(gobj,2),...
      'Position',[100 20 60 20]);
end

Вывести класс бетона - LineGraph

В этом примере определяется только один подкласс, используемый для представления простого линейного графа. Это происходит от GraphInterface, но предоставляет реализации для абстрактных методов draw, zoom, updateGraphи собственный конструктор. Базовый класс GraphInterface и все подклассы содержатся в пакете (graphics), который необходимо использовать для ссылки на имя класса:

classdef LineGraph < graphics.GraphInterface

Добавить свойства

LineGraph реализует интерфейс, определенный в GraphInterface класс и добавляет два дополнительных свойства -LineColor и LineType. Этот класс определяет начальные значения для каждого свойства, поэтому указание значений свойств в конструкторе является необязательным. Можно создать LineGraph без данных, но невозможно создать график из этого объекта.

properties
   LineColor = [0 0 0];
   LineType = '-';
end

Конструктор LineGraph

Конструктор принимает struct с x и y данные координат и пары имя/значение свойства:

function gobj = LineGraph(data,varargin)
   if nargin > 0
      gobj.Data = data;
      if nargin > 2
         for k=1:2:length(varargin)
            gobj.(varargin{k}) = varargin{k+1};
         end
      end
   end
end

Реализация метода розыгрыша

LineGraph draw метод использует значения свойств для создания line объект. LineGraph класс хранит line обрабатывать как защищенные данные класса. Для поддержки использования входных аргументов для конструктора класса, draw проверяет Data чтобы определить, является ли свойство пустым перед продолжением:

function gobj = draw(gobj)
   if isempty(gobj.Data)
      error('The LineGraph object contains no data')
   end
   h = line(gobj.Data.x,gobj.Data.y,...
      'Color',gobj.LineColor,...
      'LineStyle',gobj.LineType);
   gobj.Primitive = h;
   gobj.AxesHandle = get(h,'Parent');
end

Реализация метода масштабирования

LineGraph zoom метод следует за комментариями в GraphInterface класс, который предлагает использовать camzoom функция. camzoom обеспечивает удобный интерфейс для увеличения и корректно работает с кнопками, созданными addButtons способ.

Определение методов набора свойств

Методы набора свойств обеспечивают удобный способ автоматического выполнения кода при первом изменении значения свойства в конструкторе. (См. раздел Методы набора свойств.) linegraph класс использует заданные методы для обновления line примитивные данные (что приводит к перерисовке графика) при каждом изменении значения свойства. Использование методов набора свойств позволяет быстро обновить график данных без вызова draw способ. draw обновляет график, сбрасывая все значения в соответствии с текущими значениями свойств.

Три свойства используют методы набора: LineColor, LineType, и Data. LineColor и LineType являются свойствами, добавленными LineGraph и являются специфическими для line примитив, используемый этим классом. Другие подклассы могут определять различные свойства, уникальные для их специализации (например, FaceColor).

GraphInterface класс реализует Data метод набора свойств. Тем не менее, GraphInterface класс требует, чтобы каждый подкласс определял метод, вызываемый updateGraph, который обрабатывает обновление данных печати для конкретного используемого примитива чертежа.

Класс LineGraph

Вот LineGraph определение класса.

classdef LineGraph < graphics.GraphInterface
   properties
      LineColor = [0 0 0]
      LineType = '-'
   end

   methods
      function gobj = LineGraph(data,varargin)
         if nargin > 0
            gobj.Data = data;
            if nargin > 1
               for k=1:2:length(varargin)
                  gobj.(varargin{k}) = varargin{k+1};
               end
            end
         end
      end

      function gobj = draw(gobj)
         if isempty(gobj.Data)
            error('The LineGraph object contains no data')
         end
         h = line(gobj.Data.x,gobj.Data.y,...
            'Color',gobj.LineColor,...
            'LineStyle',gobj.LineType);
         gobj.Primitive = h;
         gobj.AxesHandle = h.Parent;
      end

      function zoom(gobj,factor)
         camzoom(gobj.AxesHandle,factor)
      end

      function updateGraph(gobj)
         set(gobj.Primitive,...
            'XData',gobj.Data.x,...
            'YData',gobj.Data.y)
      end

      function set.LineColor(gobj,color)
         gobj.LineColor = color;
         set(gobj.Primitive,'Color',color)
      end

      function set.LineType(gobj,ls)
         gobj.LineType = ls;
         set(gobj.Primitive,'LineStyle',ls)
      end
   end
end

Используйте LineGraph Класс

LineGraph класс определяет простой API, указанный graph базовый класс и реализует его специализированный тип графа:

d.x = 1:10;
d.y = rand(10,1);
lg = graphics.LineGraph(d,'LineColor','b','LineType',':');
lg.draw;
lg.addButtons;

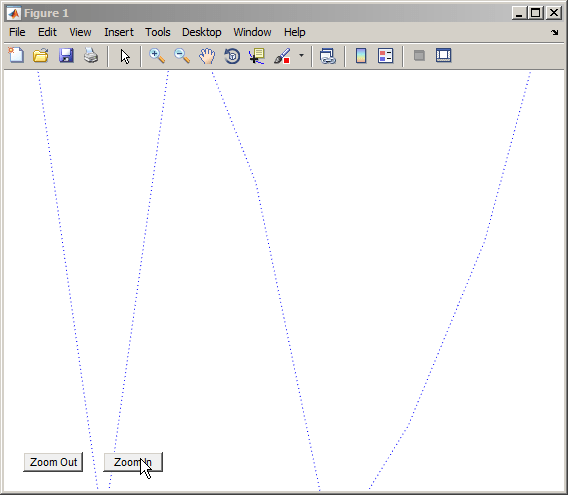

При нажатии кнопки «Увеличить» отображается zoom способ обеспечивает обратный вызов для кнопки.

Изменение свойств обновляет график:

d.y = rand(10,1);
lg.Data = d;
lg.LineColor = [0.9,0.1,0.6];

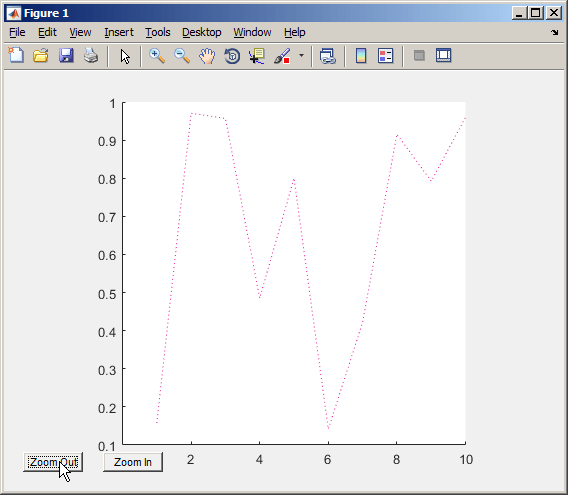

Теперь нажмите «Уменьшить» и просмотрите новые результаты:
