Вставка кода системного объекта с помощью редактора MATLAB

Определение системных объектов с помощью вставки кода

Системные объекты можно определить в редакторе MATLAB ® с помощью опций вставки кода. При выборе этих опций редактор MATLAB добавляет предопределенные свойства, методы, состояния, входные или выходные данные к системному object™. Эти инструменты используются для более быстрого создания и изменения системных объектов, а также для повышения точности за счет уменьшения количества ошибок ввода.

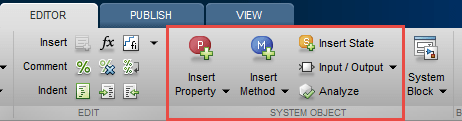

Чтобы получить доступ к параметрам редактирования системных объектов, создайте новый системный объект или откройте существующий.

Чтобы добавить предопределенный код в системный объект, выберите код в соответствующем меню. Например, при выборе команды «Вставить свойство» > «Числовое» редактор MATLAB добавляет следующий код:

    properties(Nontunable)
        Property
    end

Редактор MATLAB вставляет новое свойство с именем по умолчанию Property, которую можно переименовать. Если существует группа свойств с Nontunable , редактор MATLAB вставляет новое свойство в эту группу. Если группа свойств отсутствует, редактор MATLAB создает группу с правильным атрибутом.

Параметры вставки

Свойства	Свойства объекта System: числовое, логическое, перечисление, положительное целое, настраиваемое числовое, частное, защищенное и пользовательское. Если выбрать Перечисление (Enumeration) или Пользовательские свойства (Custom Properties), откроется отдельное диалоговое окно, которое поможет создать эти свойства.

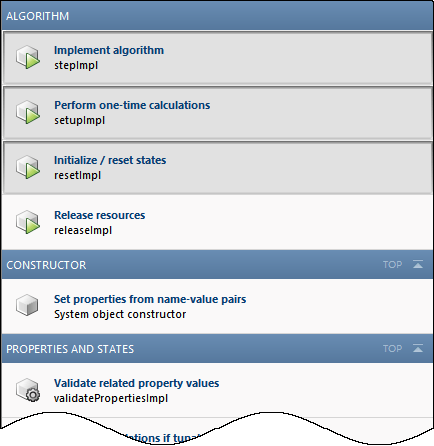

Методы	Методы, обычно используемые в определениях системных объектов. Редактор MATLAB создает только структуру метода. Вы указываете действия этого метода. Меню Вставить метод (Insert Method) организует методы по категориям, таким как Алгоритм (Algorithm), Входы и выходы (Inputs and Outputs), Свойства и состояния (Properties and States При выборе метода из меню редактор MATLAB вставляет шаблон метода в код объекта System. В этом примере при выборе команды «Вставить метод» > «Освободить ресурсы» вставляется следующий код: function releaseImpl(obj) % Release resources, such as file handles end Если в коде объекта System присутствует метод из меню Insert Method, этот метод отображается закрашенным в меню Insert Method:
Государства	Свойства, содержащие `DiscreteState` атрибут.
Входы/выходы	Входные данные, выходные данные и связанные методы, такие как Проверка входных данных и Запретить изменение размера входных данных. При выборе ввода или вывода редактор MATLAB вставляет указанный код в `stepImpl` способ. В этом примере при выборе команды «Вставка» > «Ввод» редактор MATLAB вставляет требуемую входную переменную. `u2`. Редактор MATLAB определяет имя переменной, но его можно изменить после вставки. function y = stepImpl(obj,u,u2) % Implement algorithm. Calculate y as a function of % input u and discrete states. y = u; end

Создание перечисления температур

Откройте новый или существующий объект System.
В редакторе MATLAB выберите «Вставить свойство» > «Перечисление».
В диалоговом окне «Перечисление» введите:
1. Имя свойства с TemperatureUnit.
2. Имя перечисления с TemperatureUnitValues.
Установите флажок Создать новое перечисление.
Удалите существующие значения перечисления с помощью кнопки - (минус).
Добавьте три значения перечисления с помощью кнопки + (плюс) и следующих значений:
- Fahrenheit
- Celsius
- Kelvin
Выбрать Fahrenheit в качестве значения по умолчанию, щелкнув По умолчанию (Default).

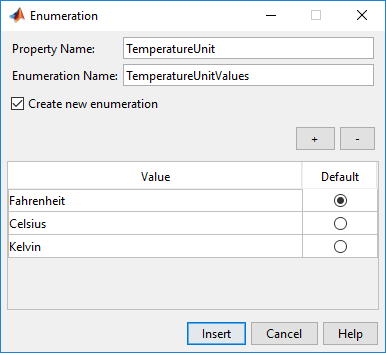

Теперь диалоговое окно выглядит следующим образом:
Чтобы создать это перечисление и связанный класс, нажмите кнопку Вставить.
В редакторе MATLAB создается дополнительный файл класса с определением перечисления. Сохранить файл определения класса перечисления как TemperatureUnitValues.m.
```
classdef TemperatureUnitValues < int32
    enumeration
        Fahrenheit (0)
        Celsius (1)
        Kelvin (2)
    end
end
```
В определении класса системных объектов был добавлен следующий код:
```
  properties(Nontunable)
    TemperatureUnit (1, 1) TemperatureUnitValues = TemperatureUnitValues.Fahrenheit
  end
```

Дополнительные сведения о перечислениях см. в разделе Ограничение значений свойств конечным списком.

Создание пользовательского свойства для точки замораживания

Откройте новый или существующий объект System.
В редакторе MATLAB выберите «Вставить свойство» > «Пользовательское свойство».

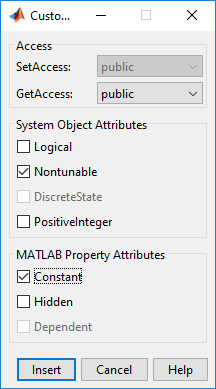

В диалоговом окне «Пользовательское свойство» в разделе «Атрибуты системного объекта» выберите «Неперестраиваемый». В разделе Атрибуты свойства MATLAB (MATLAB Property Attributes) выберите Константа (Constant). Оставить GetAccess как public. SetAccess отображается серым цветом, поскольку свойства константы типа не могут быть заданы с помощью методов объекта System.
Щелкните Вставить (Insert), и в определение объекта Система (System) будет вставлен следующий код:
```
    properties(Nontunable, Constant)
        Property
    end
```

Заменить Property со своей собственностью.

    properties(Nontunable, Constant)
        FreezingPointFahrenheit = 32;
    end

Добавить метод для проверки входных данных

Откройте новый или существующий объект System.
В редакторе MATLAB выберите «Вставить метод» > «Проверить входные данные».
Редактор MATLAB вставляет этот код в объект System:
```
    function validateInputsImpl(obj,u)
       % Validate inputs to the step method at initialization
    end
```
