Инструмент импорта CAGE можно использовать для выбора элементов для импорта из любого файла проекта Калибровка на основе модели (Model-Based Calibration Toolbox™), созданного в CAGE или браузере модели (.mat или .cag). Это может значительно упростить настройку новых проектов, а также внесение изменений в существующие проекты, например, для использования новых моделей в существующей оптимизации и калибровке.
Модели браузера модели можно импортировать из любого файла проекта или непосредственно из браузера модели, когда он открыт. Из любого проекта CAGE можно импортировать следующие элементы CAGE: модели (включая модели элементов и функций), переменные, нормализаторы, таблицы подстановки, элементы, оптимизации, наборы данных и компромиссы.
Можно заменить подходящие элементы в текущем проекте CAGE импортированными элементами. Элемент можно заменить в диалоговом окне «Импорт», где Replace действие становится доступным.
Обратите внимание, что модели браузера моделей (но не модели CAGE) должны иметь точно такие же входные имена, как модель CAGE, которую требуется заменить. Можно заменить модели, переменные, нормализаторы, таблицы поиска и элементы. Невозможно заменить оптимизации, наборы данных или компромиссы. Нельзя заменить таблицы подстановки, используемые в компромиссах, таблицами подстановки другого размера.
Для использования инструмента импорта CAGE:
На главной странице CAGE щелкните Импорт моделей. Либо выберите «Файл» > «Импорт из проекта».
Если он еще не открыт, откроется Обозреватель модели (Model Browser). Откройте проект с помощью браузера модели.
Появится инструмент импорта CAGE.
Файл проекта можно выбрать или импортировать непосредственно в браузере модели, если он открыт.
При открытом браузере модели список автоматически заполняется списком доступных элементов в открытом проекте.
Для импорта из файла нажмите кнопку «Импорт из файла проекта».
Откроется диалоговое окно обозревателя файлов. Найдите нужный файл и нажмите «Открыть».

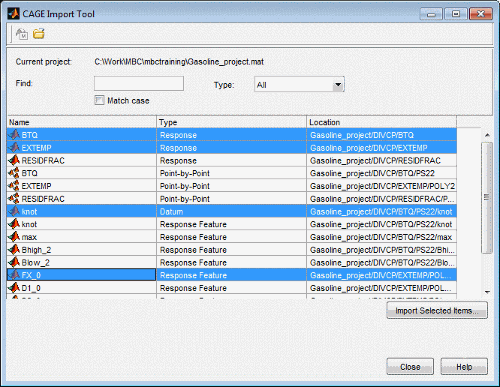

Инструмент импорта CAGE отображает доступные элементы. Выберите из списка элементы, которые требуется импортировать. Нажмите клавиши CTRL + A, чтобы выделить все элементы, или CTRL + щелчок или SHIFT + щелчок, чтобы выбрать несколько элементов в списке.
Для фильтрации списка элементов можно использовать элементы управления Найти (Find) и Тип (Type).
При импорте из проекта браузера модели можно выбрать Response, Point-by-point, Datum или Response Feature из списка Тип (Type), чтобы отобразить только один тип модели.
При импорте из проекта CAGE можно выбрать Variable, Model, Normalizer, Table, Feature, Optimization, Dataset, или Tradeoff из элементов CAGE в списке Тип. Для моделей в столбце Подтип (Subtype) отображается, является ли элемент модели моделью MBC, функциональной моделью или моделью элемента.
Введите текст в поле «Найти» для поиска определенных имен элементов. Можно также установить флажок «Сопоставить регистр»
Нажмите кнопку «Импорт выбранных элементов».

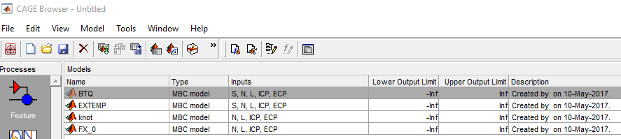

Откроется обозреватель CAGE, отображающий импортированные модели.
По завершении импорта элементов в инструменте импорта CAGE нажмите кнопку «Закрыть»..
