Высокоточные модели двигателей являются ключевым компонентом для уменьшения калибровочных усилий и времени разработки двигателя.
Время, затрачиваемое на калибровку блока управления двигателем, увеличивается за счет новых исполнительных механизмов управления. Новые исполнительные механизмы дают возможность повысить производительность, уменьшить выбросы и улучшить расход топлива. Необходимо применять передовые методы моделирования и оптимизации, чтобы получить все преимущества от добавления новых исполнительных механизмов. Передовые методы моделирования позволяют лучше понять сложные нелинейные реакции двигателя. На протяжении всего процесса проектирования могут использоваться модели высокой точности, включая калибровку базовых карт с оптимальными настройками для управляющих параметров, определяемыми зависимыми оптимизациями.

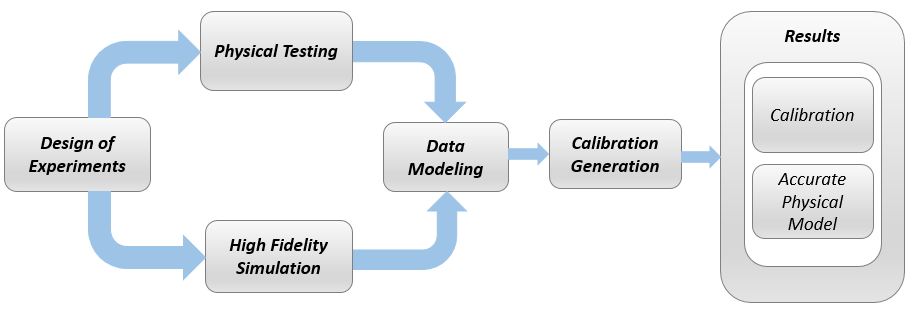

Панель инструментов имеет два основных пользовательских интерфейса для рабочих процессов калибровки на основе модели:
Браузер моделей для проектирования экспериментов и статистического моделирования
Браузер CAGE для аналитической калибровки
Обозреватель модели является мощным инструментом для экспериментального проектирования и статистического моделирования. Модели, создаваемые с помощью обозревателя моделей, можно импортировать в обозреватель CAGE панели инструментов для создания оптимизированных таблиц калибровки.
Браузер моделей представляет собой гибкий, мощный, интуитивно понятный графический интерфейс для построения и оценки экспериментальных проектов и статистических моделей:
Разработка инструментов эксперимента может значительно сократить дорогостоящее время сбора данных.
Можно создавать и оценивать оптимальные, заполняющие пространство и классические конструкции, а также создавать и импортировать зависимости.
Иерархические статистические модели могут отражать природу изменчивости, присущую данным двигателя, с учетом вариаций как в рамках, так и между тестами.
Браузер моделей имеет мощные и гибкие инструменты для построения, сравнения и оценки статистических моделей и экспериментальных проектов.
Существует обширная библиотека готовых типов моделей и возможность создания пользовательских моделей.
Можно экспортировать модели в CAGE или в программное обеспечение MATLAB ® или Simulink ®.
Чтобы запустить приложение, введите
mbcmodel
в командной строке MATLAB.
CAGE (CAlibration GEneration) - это простой в использовании графический интерфейс для калибровки таблиц поиска для электронного блока управления (ECU).
По мере усложнения двигателей и усложнения моделей поведения двигателей становится все труднее полагаться только на интуицию для калибровки таблиц поиска. CAGE предоставляет аналитические методы для калибровки таблиц поиска.
CAGE использует модели подсистем управления двигателем для калибровки таблиц поиска. С помощью CAGE можно заполнять и оптимизировать таблицы поиска в существующем программном обеспечении ECU с помощью моделей браузера моделей. Из этих моделей CAGE строит стационарные калибровки ECU.
CAGE также сравнивает таблицы поиска непосредственно с экспериментальными данными для проверки.
Чтобы запустить приложение, введите
cage
в командной строке MATLAB.
