Преобразование сигнала из одного времени выборки в другое
Блоксеть/утилиты смешанного сигнала
Блок Lowpass Resampler преобразует либо дискретное время с фиксированной ступенью, либо дискретное время с переменной ступенью на входе в другое время выборки на выходе. Для вычисления выходных значений выборки блок использует алгоритм интерполяции фильтрации нижних частот. Алгоритм минимизирует сглаживание частоты на выходе относительно времени нарастания/падения выходного сигнала.
Если время нарастания/спада выходного сигнала унаследовано от дискретного входного сигнала с фиксированным шагом, частота отсечки представляет собой скорость Найквиста входного сигнала. В противном случае частота отсечки представляет собой скорость Найквиста, связанную с интервалом выборки, полученным масштабированием заданного 20% − 80% времени подъема/падения выходного сигнала до значения для 0% − 100% времени подъема/падения.

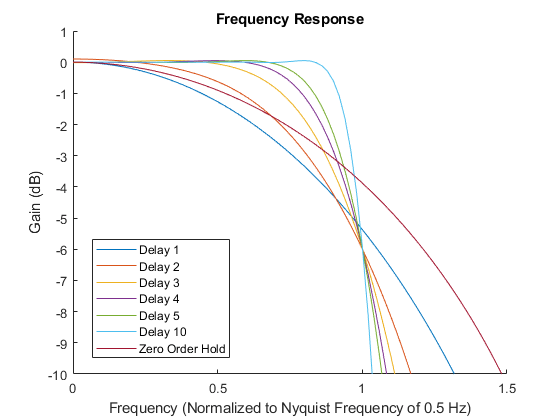

Блок Lowpass Resampler интерполирует входящий дискретный сигнал с использованием фильтра сглаживания. Сглаживающий фильтр вносит некоторую задержку, и подавление выходов выше заданной полосы пропускания сигнала не является совершенным. Введение больших задержек обеспечивает лучшую точность в полосе и большее подавление вне полосы за счет большей задержки, вставленной в сигнальный тракт. Во всех случаях интерполяционный фильтр предназначен для получения незначительного искажения групповой задержки в полосе.

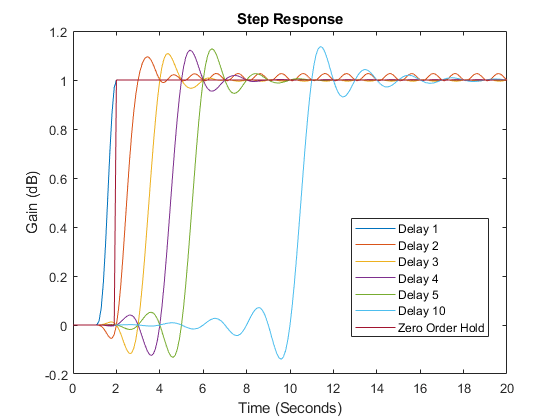

Во временной области интерполяция действительно вводит некоторый вызывной сигнал в ответ на шаг фильтра сглаживания, который может повлиять на некоторые приложения цифровой коммутации. Однако выбор числа выборок параметра задержки 1 и выходной параметр времени подъема/падения больше нуля специально предназначен для получения плавного перехода формы сигнала без вызывного сигнала.
