patternAzimuth

Зависимость направленности массива или массива от азимута

свернуть все на странице

Синтаксис

patternAzimuth (массив, FREQ)
patternAzimuth (массив, FREQ, EL)
patternAzimuth (массив, FREQ, EL)
patternAzimuth (массив, FREQ, EL, имя, значение)
PAT = узор Азимут (___)

Описание

patternAzimuth(array,FREQ) готовит 2-й образец директивности множества против азимута (в dBi) для множества sArray при нулевом угле возвышения. Аргумент FREQ определяет рабочую частоту.

Интеграция, используемая при вычислении направленности массива, имеет минимальную сетку выборки 0,1 градуса. Если массив имеет ширину луча меньше, значение направленности будет неточным.

patternAzimuth(array,FREQ,EL), кроме того, готовит 2-й образец директивности множества против азимута (в dBi) для множества sArray при угле места, указанном EL. Когда EL является вектором, создается несколько наложенных графиков.

patternAzimuth(array,FREQ,EL), кроме того, готовит 2-й образец директивности множества против азимута (в dBi) для множества sArray при угле места, указанном EL. Когда EL является вектором, создается несколько наложенных графиков.

patternAzimuth(array,FREQ,EL,Name,Value) отображает массив с дополнительными опциями, заданными одним или несколькими Name,Value аргументы пары.

PAT = patternAzimuth(___) возвращает шаблон массива. PAT является матрицей, записи которой представляют шаблон в соответствующих точках выборки, указанных 'Azimuth' параметр и EL входные аргументы.

Входные аргументы

свернуть все

Фазированный массив, заданный как объект Поэтапный массив Система Панель инструментов Система.

Частоты для вычисления направленности и шаблонов, заданные как положительный скалярный или 1-by-L действительный вектор строки. Единицы частоты - в герцах.

  • Для антенны, микрофона или гидрофона или проекционного элемента, FREQ должны находиться в диапазоне значений, указанных FrequencyRange или FrequencyVector свойство элемента. В противном случае элемент не выдает отклик, и направление возвращается как –Inf. Большинство элементов используют FrequencyRange собственность, за исключением phased.CustomAntennaElement и phased.CustomMicrophoneElement, которые используют FrequencyVector собственность.

  • Для массива элементов: FREQ должен находиться в диапазоне частот элементов, составляющих массив. В противном случае массив не выдает отклик, и направление возвращается как –Inf.

Пример: [1e8 2e6]

Типы данных: double

Углы возвышения для вычисления траекторий и шаблонов датчика или массива, заданные как 1-by-N действительный вектор строки. Количество N - это количество требуемых направлений отметки. Угловые единицы в градусах. Угол возвышения должен лежать между -90 ° и 90 °.

Угол места - это угол между вектором направления и плоскостью xy. При измерении по направлению к оси Z этот угол является положительным.

Пример: [0,10,20]

Типы данных: double

Аргументы пары «имя-значение»

Укажите дополнительные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должен отображаться внутри кавычек. Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN.

Пример: CoordinateSystem,'polar',Type,'directivity'

Отображаемый тип шаблона, указанный как пара, разделенная запятыми, состоящая из 'Type' и один из

  • 'directivity' - диаграмма направленности, измеренная в дБи.

  • 'efield' - схема поля датчика или матрицы. Для акустических датчиков отображаемый шаблон предназначен для скалярного звукового поля.

  • 'power' - модель мощности датчика или матрицы, определенной как квадрат модели поля.

  • 'powerdb' - модель мощности, преобразованная в дБ.

Пример: 'powerdb'

Типы данных: char

Скорость распространения сигнала, указанная как разделенная запятыми пара, состоящая из 'PropagationSpeed' и положительный скаляр в метрах в секунду.

Пример: 'PropagationSpeed',physconst('LightSpeed')

Типы данных: double

Веса массива, указанные как разделенная запятыми пара, состоящая из 'Weightsи N-by-1 вектор-столбец с комплексными значениями или N-на-L матрицу с комплексными значениями. Веса массива применяются к элементам массива, чтобы создать управление массивом, сужение или и то, и другое. Размерность N - количество элементов в массиве. Размерность L - это количество частот, указанных FREQ.

Измерение весовИзмерение FREQЦель
N-by-1 вектор столбца с комплексными значениямиСкалярный или 1-by-L вектор строкиПрименяет набор весов для одной частоты или для всех L частот.
N-на-L комплекснозначная матрица1-by-L вектор строкиПрименяет каждый из столбцов L 'Weights' для соответствующей частоты в FREQ.

Примечание

Используйте сложные веса для направления отклика массива в разные стороны. Можно создавать веса с помощью phased.SteeringVector Системный объект или можно вычислить собственные веса. Как правило, эрмитовское сопряжение применяется перед использованием весов в любой функции или объекте System панели инструментов системы с фазированным массивом, например phased.Radiator или phased.Collector. Тем не менее, для directivity, pattern, patternAzimuth, и patternElevation методы любого объекта массива System используют управляющий вектор без сопряжения.

Пример: 'Weights',ones(N,M)

Типы данных: double
Поддержка комплексного номера: Да

Азимутальные углы, указанные как разделенная запятыми пара, состоящая из 'Azimuth' и 1-by-P действительный вектор строк. Азимутальные углы определяют место вычисления массива.

Пример: 'Azimuth',[-90:2:90]

Типы данных: double

Выходные аргументы

свернуть все

Направленность массива или шаблон, возвращаемый в виде вещественной матрицы L-на-N. Размер L - это количество азимутальных значений, определяемых 'Azimuth' аргумент пары имя-значение. Размер N - количество углов возвышения, определяемых EL входной аргумент.

Подробнее

свернуть все

Направление (dBi)

Направленность описывает направленность диаграммы направленности сенсорного элемента или матрицы сенсорных элементов.

При необходимости передачи большего количества излучения в определенном направлении требуется более высокая направленность. Направленность - отношение интенсивности передаваемого излучения в заданном направлении к интенсивности излучения, передаваемого изотропным излучателем с той же полной передаваемой мощностью

D=4πUrad (θ,φ) Ptotal

где Urad (θ,φ) является сияющей интенсивностью передатчика в направлении (θ,φ), и Ptotal - полная власть, переданная изотропным радиатором. Для принимающего элемента или матрицы направление измеряет чувствительность к излучению, поступающему из определенного направления. Принцип взаимности показывает, что направленность элемента или матрицы, используемой для приема, равна направленности того же самого элемента или матрицы, используемой для передачи. При преобразовании в децибелы направленность обозначается как dBi. Сведения о направленности см. в заметках о направленности элементов и направленности массивов.

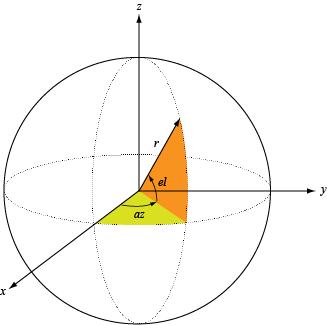

Азимут и углы отметки

Определите соглашения по азимуту и отметкам, используемые на панели инструментов.

Азимутальный угол вектора - это угол между осью x и ее ортогональной проекцией на плоскость xy. При переходе от оси X к оси Y угол является положительным. Азимутальные углы лежат между -180 ° и 180 ° градусов включительно. Угол места - это угол между вектором и его ортогональной проекцией на плоскость xy. При переходе к положительной оси Z от плоскости xy угол является положительным. Углы возвышения лежат между -90 ° и 90 ° градусов включительно.

Представлен в R2021a
