Моделирование кольцевой утечки между круглой трубкой и круглой вставкой в изотермическом потоке
Simscape/Жидкости/Изотермическая жидкость/Клапаны и диафрагмы/Диафрагмы

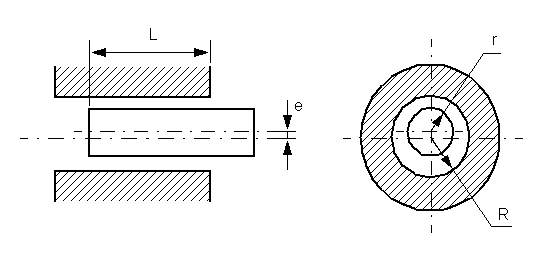

Блок кольцевой утечки (IL) моделирует кольцевую утечку между кольцевой трубкой и круглой вставкой в изотермической жидкостной сети. Вставка может быть расположена вне центра трубы и может иметь изменяющееся продольное перекрытие с трубой.
Отверстия A и B соответствуют входному и выходному отверстиям. Входные порты L и E являются опциональными портами физического сигнала, которые моделируют переменную длину перекрытия (L) и переменную эксцентриситет (E).
Массовый расход утечки рассчитывается по уравнению давление-расход
) + 38α4 (R − r) (R + r)],
где:
R - наружный радиус кольцевого пространства.
r - внутренний радиус кольцевого пространства.
pA - давление в порту A.
pB - давление в порту B.
λ - кинематическая вязкость жидкости.
l - длина перекрытия.
, где e - эксцентриситет, который может быть определен как физический сигнал или постоянное значение.
αsat - коэффициент эксцентриситета насыщения, который для постоянных жиклеров равен, или физический сигнал, подключенный к порту L для переменных жиклеров. Коэффициент эксцентриситета всегда находится в диапазоне от 0 до 1.
При моделировании переменной длины перекрытия используется определяемая пользователем минимальная длина перекрытия, если физический сигнал падает ниже значения параметра Минимальная длина перекрытия.
Уравнение давление-поток справедливо только для полностью развитых ламинарных потоков. Число Рейнольдса потока может быть определено с помощью r2) или путем проверки журнала моделирования в обозревателе результатов или инспекторе данных моделирования. Дополнительные сведения см. в разделе Ведение журнала данных.
