Центробежная сила во вращающихся гидроцилиндрах
Гидроцилиндры
Блок Центробежная сила во вращающемся цилиндре (Центробежная сила во вращающемся цилиндре) - это строительный блок, используемый в моделях гидравлических цилиндров для учета центробежных сил, создаваемых жидкостью на поршне, если цилиндр вращается вокруг своей оси симметрии. Такие цилиндры используются в механизмах управления различными фрикционными сцеплениями, тормозами, квадратно-челюстными положительными сцеплениями, собачьими сцеплениями и так далее. Инерционные эффекты в модели не учитываются. Другими словами, предполагается, что угловая скорость является постоянной или изменяющейся при очень низкой скорости.
Центробежная сила вычисляется по следующему уравнению:
ro2 − ri2))
где
| F | Центробежная сила |
| ro | Наружный радиус поршня |
| ri | Внутренний радиус поршня |
| RP | Радиус входа жидкости. Для проектных целей ri2 )/2 |
| ρ | Плотность жидкости |
| ω | Угловая скорость вала |
Соединения R и C являются механическими поступательными консервационными отверстиями, соответствующими штоку цилиндра и корпусу соответственно. Соединение W - это физический сигнальный порт, через который импортируется угловая скорость вала. Направление блока можно регулировать с помощью параметра «Ориентация цилиндра».
Инерционные эффекты в модели не учитываются; то есть предполагается, что угловая скорость цилиндра является постоянной или изменяющейся при очень низкой скорости.
Инерция жидкости не учитывается.
Сжимаемость жидкости не учитывается.
Значение по умолчанию: 0.1 м.
Значение по умолчанию: 0.05 м.
Значение по умолчанию: 0.06 м.
Значение по умолчанию: 880 кг/м ^ 3.
Указывает ориентацию блока по отношению к глобально назначенному положительному направлению. Блок может быть установлен двумя различными способами, в зависимости от того, оказывает ли он силу в положительном или в отрицательном направлении. Если положительная скорость, приложенная к порту W, оказывает силу в отрицательном направлении, установите для параметра значение Acts in negative direction. Значение по умолчанию: Acts in positive direction.

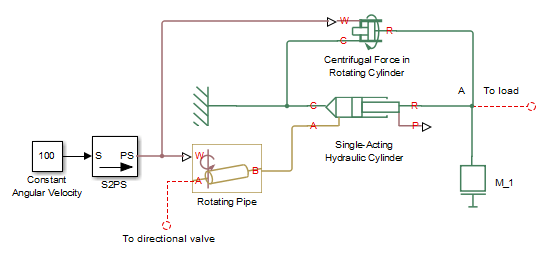

На следующей принципиальной схеме показана модель пользовательского гидравлического цилиндра одностороннего действия, построенного из блоков «Односторонний гидравлический цилиндр», «Вращающаяся труба» и «Центробежная сила в вращающемся цилиндре».
Центробежная сила, создаваемая блоком центробежной силы во вращающемся цилиндре, суммируется с центробежной силой цилиндра в узле А. Блок вращающейся трубы моделирует трубопровод между камерой цилиндра и каналом в центре вращающегося вала, где установлен цилиндр.
Блок имеет следующие порты:
RМЕХАНИЧЕСКОЕ ПОСТУПАТЕЛЬНОЕ КОНСЕРВИРУЮЩЕЕ ОТВЕРСТИЕ, СВЯЗАННОЕ СО ШТОКОМ ЦИЛИНДРА.
CМЕХАНИЧЕСКОЕ ПОСТУПАТЕЛЬНОЕ КОНСЕРВИРУЮЩЕЕ ОТВЕРСТИЕ, СВЯЗАННОЕ С ЦИЛИНДРИЧЕСКОЙ ЗАЖИМНОЙ КОНСТРУКЦИЕЙ.
WФизический сигнальный порт, обеспечивающий значение угловой скорости.
