Термодинамический объем в двухфазной жидкостной сети
Simscape/Жидкости/Двухфазная жидкость/Утилиты

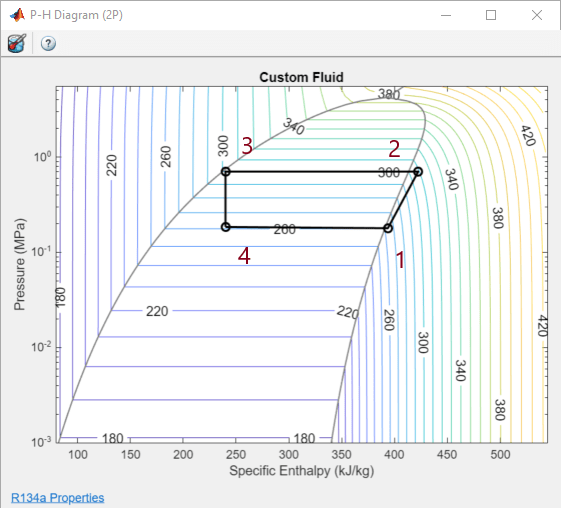

Блок P-H-диаграммы (2P) строит график давления-энтальпии термодинамической двухфазной модели текучей среды. Диаграмма p-h показывает состояние жидкости в ключевых точках во время термодинамического цикла.

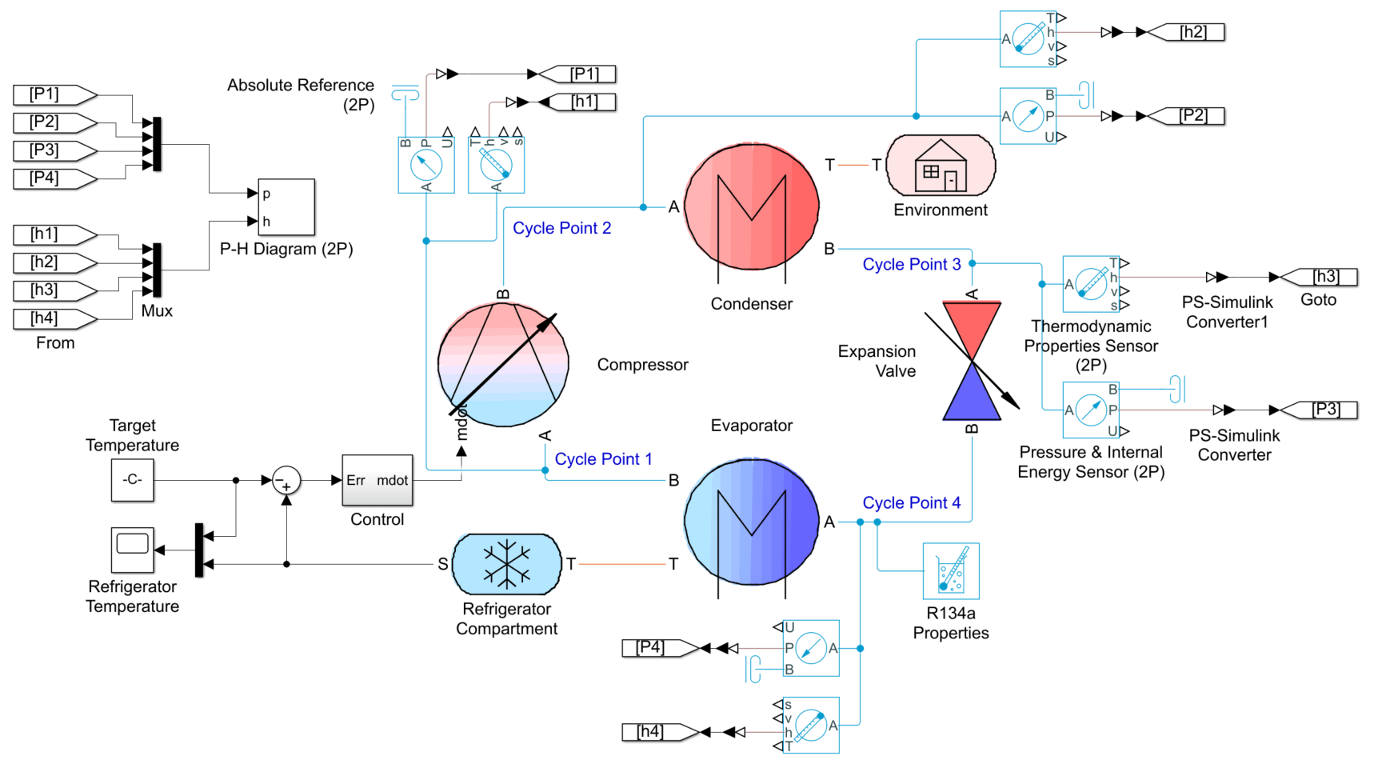

Каждый угол цикла в этом примере системы холодильного цикла указывает состояние жидкости после динамического процесса:
Охлаждать пар при низком давлении
Горячий пар при высоком давлении
Горячая жидкость при высоком давлении
Смешанные пары и жидкость при низком давлении
Для использования блока P-H Diign (2P):
Установите датчик термодинамических свойств (2P) и блок датчика давления и внутренней энергии (2P) в каждом месте, которое требуется контролировать.
Обратите внимание, что блок датчика давления и внутренней энергии (2P) измеряет перепад давления. Подключите порт A к точке мониторинга и подключите порт B к блоку Absolute Reference (2P).
Преобразование физических сигналов Simscape в сигналы Simulink с помощью блока PS-Simulink Converter.
Объедините выходные данные всех преобразованных сигналов давления в блок Mux. Подключите этот выход к схеме P-H (2P) p порт.
Чтобы уменьшить количество соединительных линий в модели, можно использовать блоки Перейти к (Goto) и Из (From).
Объедините выходные данные всех преобразованных определенных сигналов энтальпии в блок мультиплексора и подключите эти выходные данные к порту h.
Перед запуском моделирования дважды щелкните блок P-H Diign (2P), затем нажмите кнопку Select fluid properties
, чтобы задать свойства сетевой среды.
Если свойства жидкости не выбраны, в области будет использоваться двухфазная сетевая жидкость по умолчанию - вода.
Открытие блока перед запуском модели позволяет отслеживать цикл во время моделирования.
Если моделирование выполняется быстро и невозможно увидеть развитие цикла, для замедления печати цикла можно использовать алгоритм моделирования. Щелкните Выполнить (Run) > Панель моделирования (Simulation Pacing), чтобы сократить время моделирования.
Кроме того, при корректировке времени моделирования путем приостановки, остановки или перехода к моделированию график приостанавливается на этом этапе моделирования. Чтобы сохранить текущую итерацию графика, наведите курсор на область графика. Из значков, отображаемых в правом верхнем углу, щелкните значок «Экспорт
» и выберите «Сохранить как
» для сохранения графика.
Плановыми единицами являются МПа для давления и кДж/кг для конкретной энтальпии.
