Гидравлическое сопротивление тройника в трубе
Локальные гидравлические сопротивления

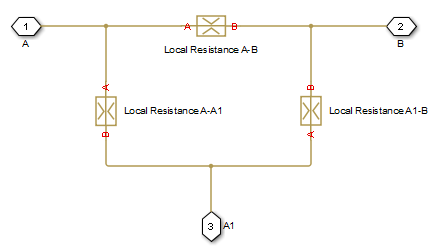

Блок Т-образного соединения представляет собой Т-образное соединение, состоящее, в общем, из основного участка и ответвления, соединяющегося с основным участком. Соединение как гидравлическое сопротивление состоит из трех блоков локального сопротивления, как показано на следующей схеме.
Для определения потерь давления для всех возможных направлений потока необходимо указать шесть коэффициентов потерь давления. Режим потока проверяется в нижележащих блоках локального сопротивления путем сравнения числа Рейнольдса с заданным критическим значением числа Рейнольдса, и в зависимости от результата используется соответствующая формула для вычисления потерь давления. Дополнительные сведения см. в справочной документации по блоку локального сопротивления.
Положительное направление блока - от порта A к порту B, от порта A к порту A1 и от порта A1 к порту B.
Инерция жидкости не учитывается.
Внутренний диаметр трубы главной ветви. Значение по умолчанию: 0.01 м.
Внутренний диаметр патрубка. Значение по умолчанию: 0.01 м.
Выберите способ перехода блока между ламинарным и турбулентным режимами:
Pressure ratio - Переход от ламинарного режима к турбулентному является плавным и зависит от значения параметра отношения давлений ламинарного потока. Этот метод обеспечивает лучшую надежность моделирования.
Reynolds number - Предполагается, что переход от ламинарного режима к турбулентному происходит, когда число Рейнольдса достигает значения, заданного параметром критического числа Рейнольдса.
Отношение давления, при котором поток переходит между ламинарным и турбулентным режимами. Значение по умолчанию: 0.999. Этот параметр отображается только в том случае, если для параметра спецификации Laminar transition установлено значение Pressure ratio.
Максимальное число Рейнольдса для ламинарного потока. Значение параметра зависит от геометрического профиля отверстия. Рекомендации по значению параметра можно найти в учебниках по гидравлике. Значение по умолчанию: 120. Этот параметр отображается только в том случае, если для параметра спецификации Laminar transition установлено значение Reynolds number.
Коэффициент потери давления между портами A и B, когда текучая среда течет в направлении от A к B. Значение по умолчанию: 1.12.
Коэффициент потери давления между портами A и B, когда текучая среда течет в направлении от B к A. Значение по умолчанию: 1.12.
Коэффициент потери давления между отверстиями А и A1, когда текучая среда течет в направлении от А к A1. Значение по умолчанию: 1.36.
Коэффициент потери давления между портами A и A1, когда текучая среда течет в направлении от A1 до A. Значение по умолчанию: 1.65.
Коэффициент потери давления между портами A1 и B, когда текучая среда течет в направлении от A1 до B. Значение по умолчанию: 1.6.
Коэффициент потери давления между отверстиями A1 и B, когда текучая среда течет в направлении от B к A1. Значение по умолчанию: 1.8.
Параметры, определяемые типом рабочей жидкости:
Плотность жидкости
Кинематическая вязкость жидкости
Для задания свойств жидкости используйте блок «Гидравлическая жидкость» или блок «Пользовательская гидравлическая жидкость».
Блок имеет следующие порты:
AПорт гидравлической консервации, связанный с входом основной ветви.
BПорт гидравлической экономии, связанный с выпускным отверстием главной ветви.
A1Порт гидравлической экономии, связанный с входом ответвления.
