Предварительно определенные рабочие жидкости для двухфазных сетей
Simscape/Жидкости/Двухфазная жидкость/Утилиты
Блок «Предопределенные свойства двухфазной текучей среды» (2P) задает свойства рабочей текучей среды двухфазной системы. Доступные предварительно определенные жидкости:
Вода (R-718)
R-134a
R-1234yf
R-404a
R-410a
R-407c
R-22
Аммиак (R-717)
CO2 (R-744)
Изобутан (R-600a)
Если требуется задать собственные свойства рабочей среды, используйте блок «Свойства двухфазной среды фундаментной библиотеки» (2P). Если жидкость не указана, будут применяться системные значения по умолчанию. Дополнительные сведения см. в разделе Определение свойств жидкости.
Свойства жидкости обеспечиваются для диапазона давления от 0,001 до 95 МПа и температурного диапазона (при 1 атмосфере) от 273,16 до 1245,8 К.
Свойства жидкости обеспечиваются для диапазона давления от 0,001 до 5,5 МПа и температурного диапазона (при 1 атмосфере) от 177,08 до 424,4 К.
Свойства жидкости обеспечиваются для диапазона давления от 0,04 до 3,2 МПа и температурного диапазона (при 1 атмосфере) от 223,52 до 387,45 К.
Свойства жидкости обеспечиваются для диапазона давления от 0,003 до 12 МПа и температурного диапазона (при 1 атмосфере) от 171,6 до 550,94 К.
Свойства жидкости обеспечиваются для диапазона давления от 0,001 до 6 МПа и температурного диапазона (при 1 атмосфере) от 146,19 до 427,25 К.
Свойства жидкости обеспечиваются для диапазона давления от 0,001 до 6 МПа и температурного диапазона (при 1 атмосфере) от 158,85 до 427,92 К.
Свойства жидкости обеспечиваются для диапазона давления от 0,001 до 8 МПа и температурного диапазона (при 1 атмосфере) от 120,77 до 519,49 К.
Свойства жидкости обеспечиваются для диапазона давления от 0,008 до 95 МПа и температурного диапазона (при 1 атмосфере) от 195,5 до 543,9 К.
Свойства жидкости обеспечиваются для диапазона давления от 0,55 до 50 МПа и температурного диапазона (при 1 МПа) от 216,94 до 1389,4 К. Обратите внимание, что тройная точка CO2 выше атмосферного давления, и поэтому минимально допустимое давление регулируется соответствующим образом. При использовании CO2 в качестве рабочей жидкости убедитесь, что соединенные блоки с параметрами начального давления, такие как блок резервуара (2P), равны или превышают это минимальное давление.
Свойства жидкости обеспечиваются для диапазона давления от 0,0001 до 15 МПа и температурного диапазона (при 1 атмосфере) от 121,02 до 516,64 К.
Для визуализации:
Конкретный объем
Специфическая энтропия
Температура
Кинематическая вязкость
Теплопроводность
Номер Прандтля

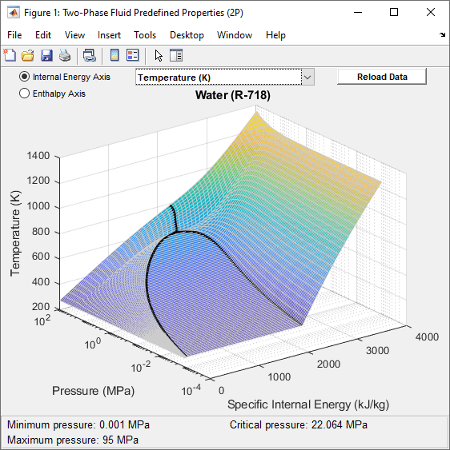

сетевой жидкости как функции определенной внутренней энергии или определенной энтальпии и давления, щелкните правой кнопкой мыши на блоке и выберите Fluids > Plot Fluid Properties (3D):

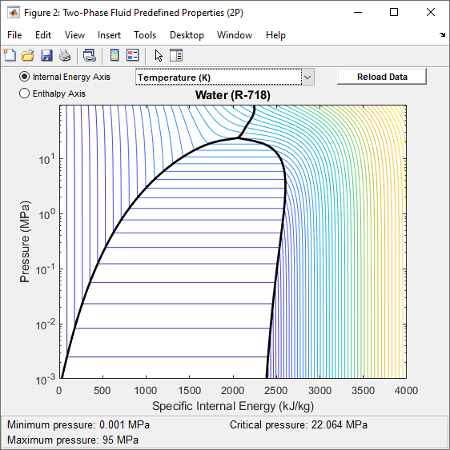

или Флюиды > Построить график свойств флюида (контуры):
Кнопка Перезагрузить данные (Reload Data) используется для регенерации графика при каждом изменении параметров среды.
