Модели Simscape™ Fluids™ могут включать в себя множество сетей флюидов, каждая из которых представляет собой систему с одним флюидом. Используйте только один блок свойств текучей среды на сеть, чтобы избежать ошибок компиляции модели. Две жидкостные сети различны, если они принадлежат разным доменам Simscape или если они не связаны напрямую.
Для соединения различных доменов можно использовать блоки в библиотеке интерфейсов сети флюидов. Например, можно использовать блок 2P-MA конденсатора-испарителя для моделирования теплообмена между двухфазной и влажной воздушной сетью.
Отсутствие опорного блока, такого как блок резервуара (TL), или динамического компонента в неизотермической жидкой области может привести к переменному дрейфу в модели. Внутренний узел привязки или динамического компонента обеспечивает привязку состояния во время вычислений баланса импульса. Дополнительные сведения о внутренних объемах в динамических компонентах см. в разделе Расчеты внутреннего состояния.
Если во время моделирования наблюдается переменный дрейф, добавьте в модель заземление.

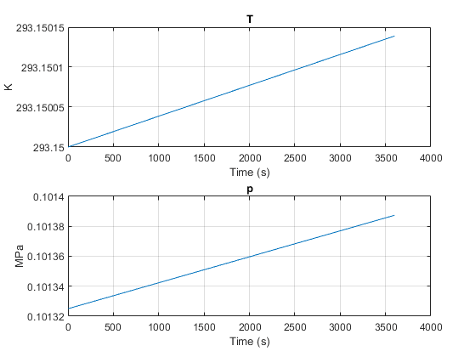

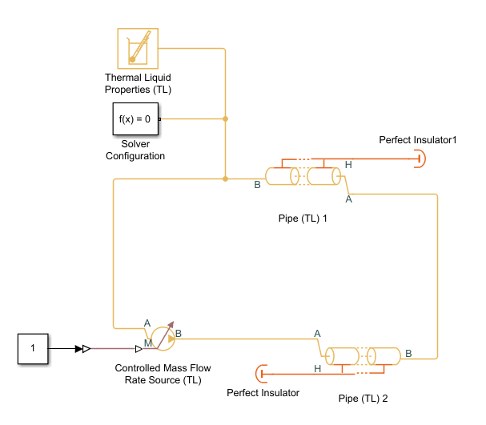

Моделирование приведенной ниже примерной сети, состоящей из двух труб, соединенных с блоком источника контролируемого массового расхода (TL), приведет к чистому увеличению температуры и давления в трубе.
Несмотря на отсутствие явной теплопередачи, отсутствие теплового заземления в сети приводит к чистому увеличению энергии за счет энергосбережения. Увеличение энергии в системе принимает форму повышения температуры.

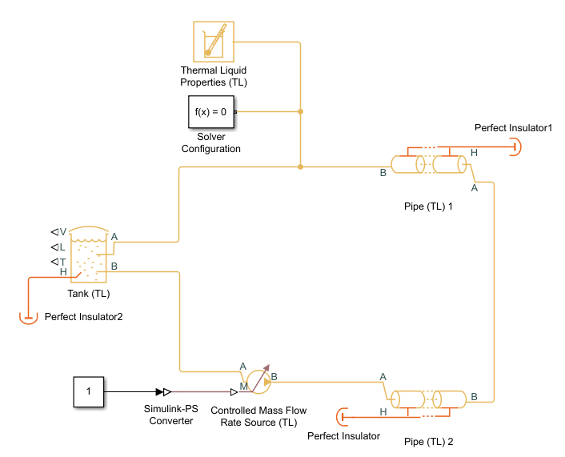

Это явление можно смягчить, добавив динамический компонент в сеть. Добавьте блок резервуара (TL) непосредственно перед контролируемым источником массового расхода (TL). Щелкните правой кнопкой мыши блок и выберите «Simscape» > «Block choices» > «Two inlets».

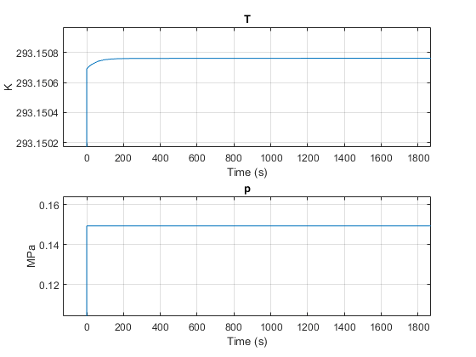

В этом сценарии давление и температура в трубе достигают стационарного состояния. Дифференциальные уравнения, связанные с внутренним объемом резервуара (TL), снижают жесткость модельного решения, устраняя условие постепенного увеличения температуры и давления системы.
