Выходной периодический кусочно-линейный сигнал
Библиотека Simscape/Foundation/Физические сигналы/Источники
Блок повторяющейся последовательности PS выдает периодический кусочно-линейный сигнал. y. При необходимости можно указать начальное значение сигнала и начальное смещение по времени. Повторяющаяся последовательность состоит из ряда линейных сегментов, соединенных между собой. Число сегментов не должно превышать 100. Способ соединения сегментов определяется путем выбора типа сигнала. Для одного и того же набора значений параметров блока результирующий выходной сигнал будет отличаться в зависимости от типа сигнала:

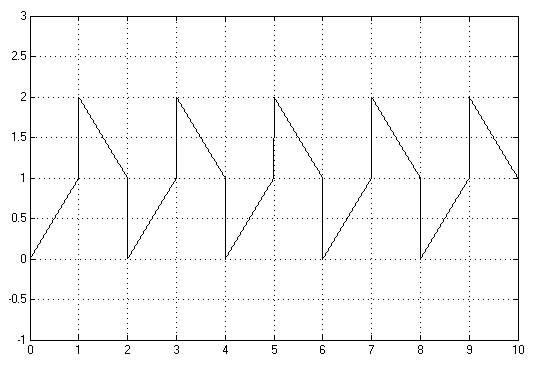

Discontinuous - каждый линейный сегмент в повторяющейся последовательности определяется его длительностью, начальным значением и конечным значением. Если конечное значение сегмента отличается от начального значения следующего сегмента, они соединяются вертикальной линией.

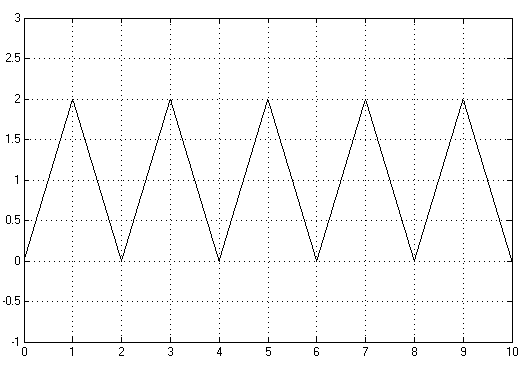

Continuous - каждый линейный сегмент в повторяющейся последовательности определяется его длительностью и начальным значением. Конечное значение сегмента совпадает с начальным значением следующего сегмента.

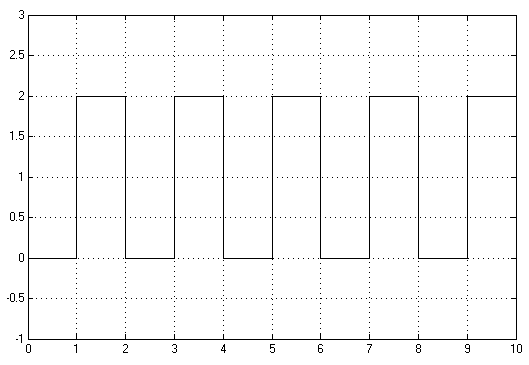

Discrete - каждый линейный сегмент в повторяющейся последовательности определяется его длительностью и начальным значением. Конечное значение сегмента совпадает с его начальным значением.
Этот блок используется для генерации различных типов физических сигналов, например импульсных, пилообразных, лестничных и т.д.
В этом примере показано соответствие между значениями параметров блока и результирующим выходным сигналом.

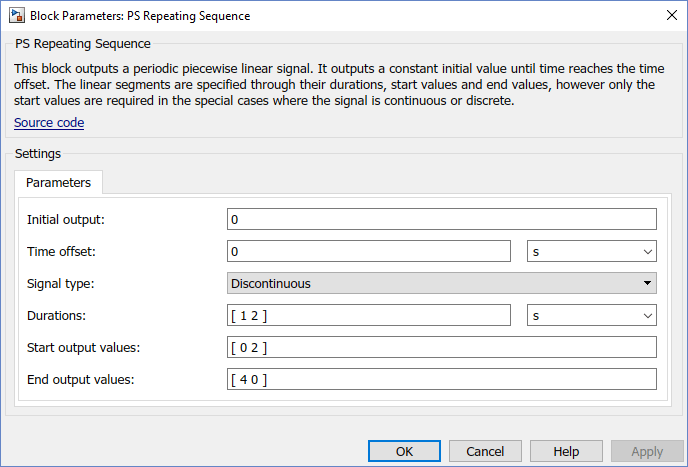

Задайте параметры блока, как показано на рисунке:

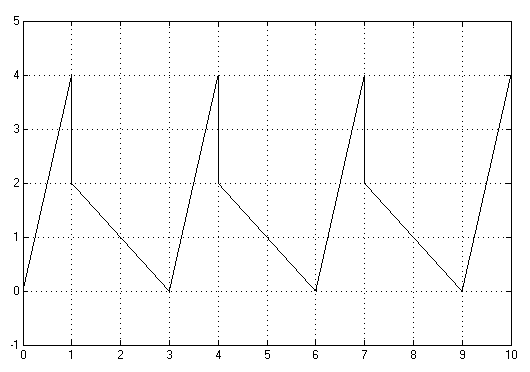

На следующем графике показаны выходные данные блока.
Сигнал начинается с 0 и состоит из двух линейных сегментов. Продолжительность первого сегмента равна 1 секунде, сегмент начинается с 0 и заканчивается с 4. Сигнал прерывистый, а конечное значение первого сегмента отличается от начального значения второго сегмента, поэтому они соединены вертикальной линией. Второй сегмент начинается на 2, длится 2 секунды и заканчивается на 0, после чего последовательность повторяется.
