Создание новой модели Simscape, заполненной необходимыми и часто используемыми блоками
ssc_new
ssc_new('modelname')
ssc_new('modelname','domain')
ssc_new создает новую модель Simscape™ с обязательными и часто используемыми блоками на холсте модели. В модели используется рекомендуемый решатель VariableStepAuto с абсолютным допуском, AbsTol, установите значение 1e-3.
Функция также включает ведение журнала данных моделирования для всей модели, используя имя переменной рабочей области по умолчанию. simlog и ограничение зарегистрированных данных моделирования до 10000 точек. Дополнительные сведения см. в разделе Ведение журнала данных.
По умолчанию функция использует имя новой модели Simulink ® по умолчаниюuntitled и рекомендуемый решатель VariableStepAuto.
ssc_new('modelname') создает новую модель Simscape с указанным именем.
ssc_new('modelname','domain') создает новую модель Simscape с указанным именем и блоками для конкретного домена, добавленными на холст модели. Допустимые типы доменов: 'electrical', 'gas', 'hydraulic','isothermal_liquid', 'magnetic', 'moist_air', 'rotational', 'translational', 'thermal', 'thermal_liquid', и 'two_phase_fluid'.
Использование ssc_new создание модели эквивалентно открытию соответствующего шаблона Simscape на начальной странице Simulink.
Для создания базовой модели Simscape введите:
ssc_new

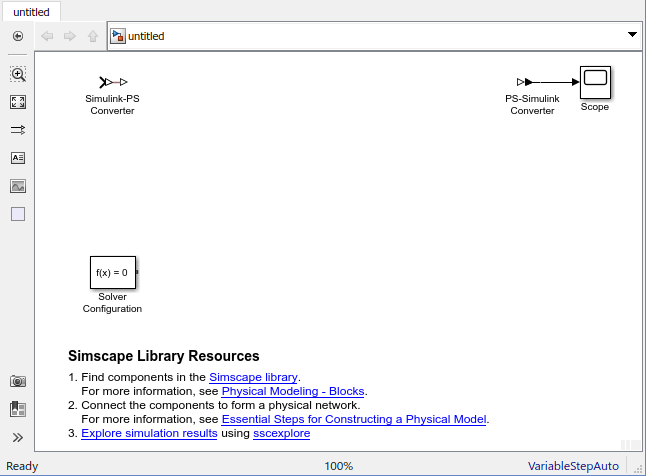

Программа создает новую модель без названия, для которой по умолчанию задано значение VariableStepAuto. Модель содержит блок конфигурации решателя, блок преобразователя Simulink-PS и блок преобразователя PS-Simulink, подключенный к блоку Scope.
После использования ssc_newпродолжайте разработку модели, копируя блоки по мере необходимости и добавляя другие блоки из библиотек Simscape. Используйте ссылки на ресурсы в нижней части окна модели, чтобы открыть основную библиотеку Simscape и получить доступ к разделам документации, которые помогут начать работу.
Создание газовой модели под названием pneumatic_actuator, введите:
ssc_new('pneumatic_actuator','gas')

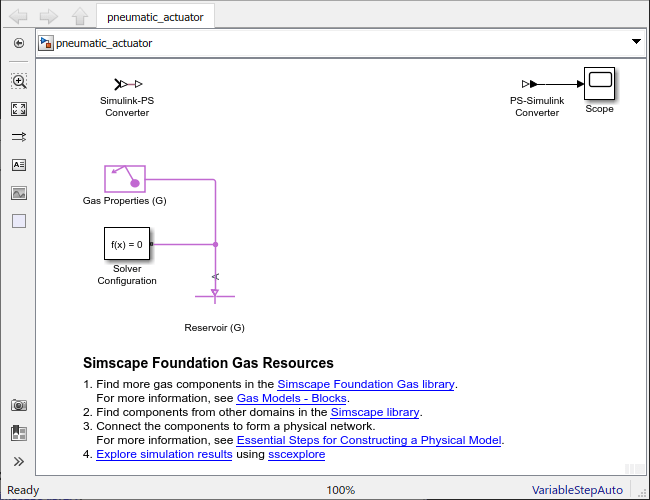

Программа создает следующую модель.
После использования ssc_newпродолжайте разработку модели, копируя блоки по мере необходимости и добавляя другие блоки из библиотек Simscape. Используйте ссылки на ресурсы в нижней части окна модели, чтобы открыть соответствующие библиотеки блоков и получить доступ к разделам документации, которые помогут начать работу.
