Этот узел перечисляет статистику, связанную с интерфейсом между всеми 1-D физическими и 3D системами мультитела, существующими в модели. Она появляется только для моделей, которые соединяют блоки из библиотеки Simscape™ Multibody™ с блоками из библиотек Simscape, Simscape Driveline™, Simscape Fluids™ и Simscape Electrical™, за исключением блоков Specialized Power Systems.

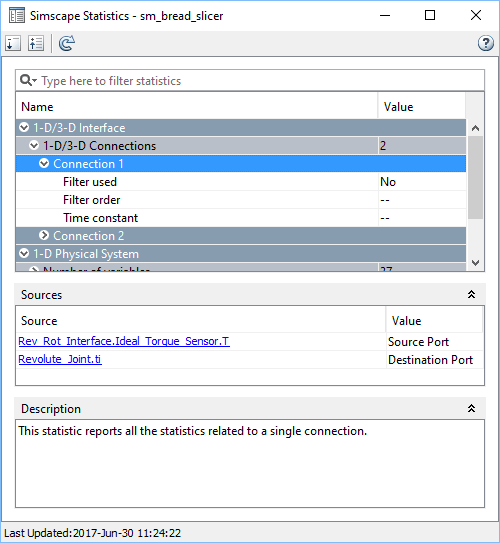

Все соединения перечислены отдельно как Connection 1, Connection 2и так далее. При выборе отдельного соединения в разделе «Источники» перечислены порты источника и назначения для этого подключения:
Столбец Source содержит полный путь к интерфейсному порту, начиная с модели верхнего уровня, со ссылкой на соответствующий блок. Если щелкнуть ссылку в столбце «Источник», соответствующий блок будет выделен на блок-схеме.
Столбец Value указывает, является ли порт исходным или целевым.
При развертывании узла соединения средство просмотра статистики предоставляет информацию о том, используется ли фильтр, а если да, то порядок фильтра и постоянная времени.
