Для улучшения читаемости блок-схем в каждом Simscape™ домене используется определенный цвет и стиль линий по умолчанию для линий соединения. Физические сигнальные линии также имеют различный стиль и цвет.
Стили линий, зависящие от домена, также применяются к значкам блоков. Если все порты блока принадлежат одному и тому же домену, то весь значок блока принимает стиль линии и цвет этого домена. Если блок имеет несколько типов портов, например вращательный электромеханический преобразователь, то соответствующие части значка блока принимают стили и цвета линий, зависящие от домена.

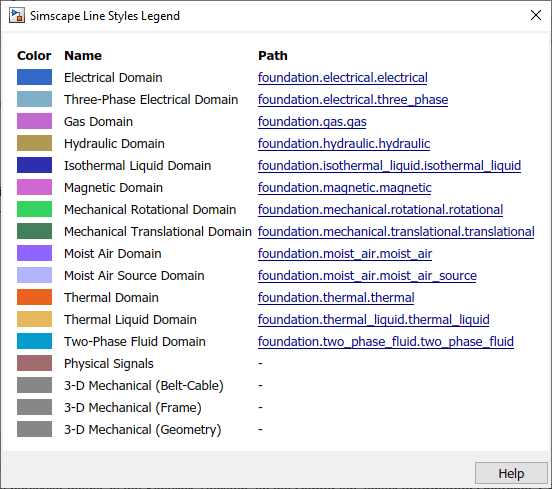

Для просмотра стилей линий, назначенных каждому домену, на панели инструментов Simulink ® на вкладке «Отладка» выберите «Информационные наложения» > «Легенда Simscape». Откроется окно Легенда стилей линий Simscape, в котором перечислены цвет линий, назначенный каждому зарегистрированному домену, имя домена и путь к домену. Если щелкнуть ссылку на путь к домену, файл Simscape для соответствующего домена откроется в редакторе MATLAB ®. Дополнительные сведения о путях и файлах домена см. в разделе Домены Foundation.
Чтобы отключить стили линий для конкретной модели, на панели инструментов Simulink на вкладке «Отладка» выберите «Информационные наложения» > «Домены Simscape». Это действие отключает кнопку «Домены Simscape», и на блок-схеме отображаются изменения на черные линии соединения и значки блоков, при этом физические порты отображаются в точках соединения. Многократное нажатие кнопки «Домены Simscape» включает или выключает стили линий для данной модели.

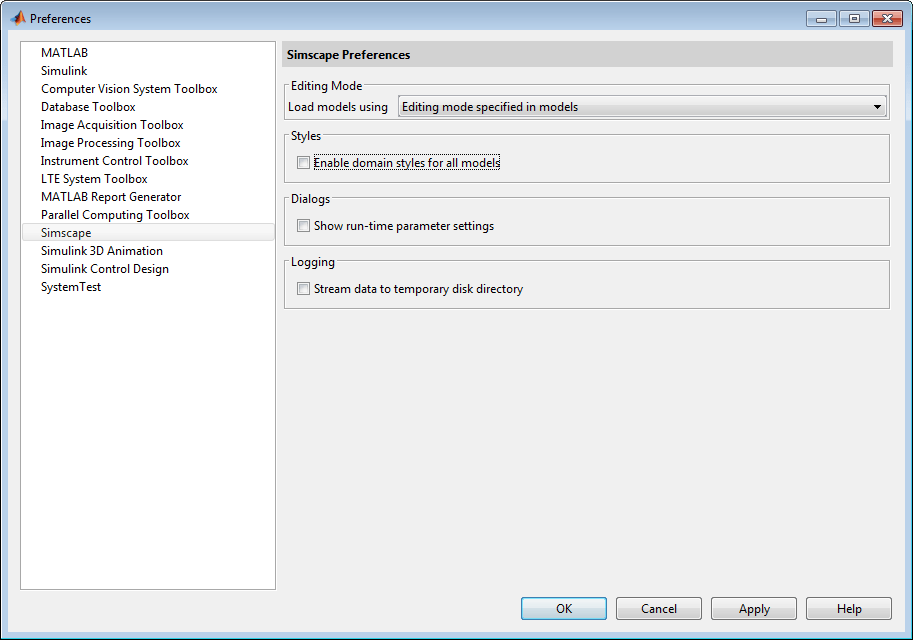

Чтобы отключить стили линий, зависящие от домена, для всех моделей, на панели инструментов MATLAB щелкните Настройки (Preferences). На левой панели диалогового окна Настройки (Preferences) выберите Simscape, а затем снимите флажок Включить стили доменов для всех моделей (Enable domain styles for all models).
