При задании аффинных единиц измерения для входного сигнала температуры важно учитывать необходимость применения аффинного преобразования. Обычно это решение зависит от того, представляет ли сигнал абсолютную или относительную температуру (см. раздел Когда применять аффинное преобразование).

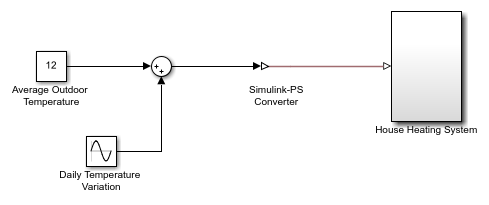

Например, при моделировании системы отопления дома необходимо ввести температуру наружного воздуха. На следующей диаграмме блок источника константы представляет среднюю температуру наружного воздуха в градусах Цельсия, а блок источника синуса добавляет изменение дневной температуры. Средняя температура наружного воздуха, в данном случае, составляет 12 градусов Цельсия. Ежедневное изменение с амплитудой 8 делает входную наружную температуру изменяющейся от 4 до 20 градусов Цельсия.
Этот сигнал является абсолютным показанием температуры. Поэтому при преобразовании сигнала в кельвин для дальнейших вычислений необходимо указать, что он должен использовать аффинное преобразование. Дважды щелкните блок конвертера Simulink-PS, введите degC в поле Единица входного сигнала и установите флажок Применить аффинное преобразование.
В результате блок преобразователя Simulink-PS выдает значение, изменяющееся от 277 К до 293 К.
