Если модель содержит блоки с базовыми массивами компонентов, средство просмотра статистики включает переменные, принадлежащие членам массива.

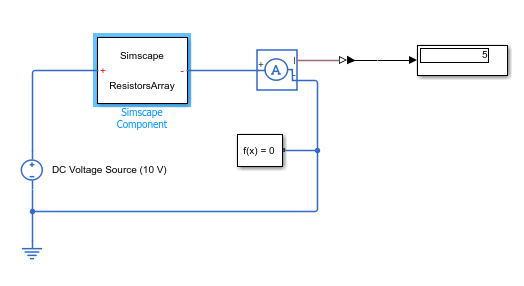

Например, в этой модели блок компонента Simscape содержит базовый массив резисторов.

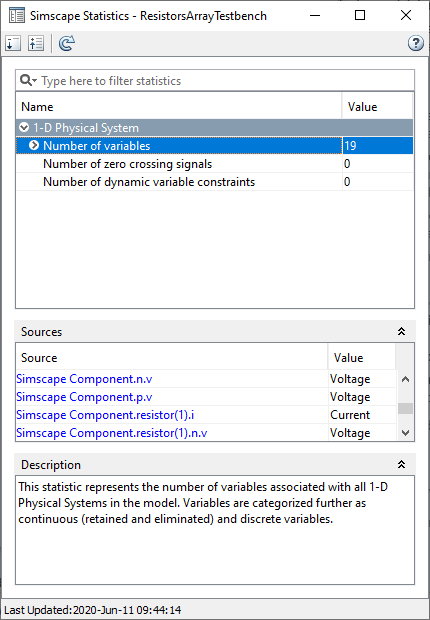

В средстве просмотра статистики при выборе статистики с ненулевым значением в разделе «Источники» перечислены все переменные, подпадающие под эту статистику, включая переменные-члены массива. Для переменных, принадлежащих членам массива, полный путь к переменной в столбце «Источник» содержит пронумерованное имя элемента массива, например resistor(1), resistor(2)и так далее. Если размер массива компонентов равен 1xN, элементы пронумерованы comp(1), …, comp(N). Если размер массива равен NxM, элементы пронумерованы comp(1,1), comp(1,2), …, comp(NxM).

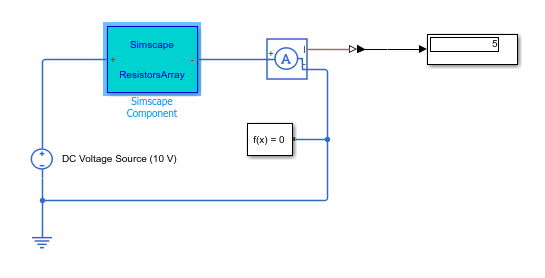

Если щелкнуть ссылку на переменную элемента массива в столбце «Источник», родительский блок, содержащий массив компонентов, будет выделен на блок-схеме.
