Можно распечатать данные таблицы поиска, указанные для блоков «Таблица поиска PS» (1D) и «Таблица поиска PS» (2D) в модели. Печать таблиц позволяет визуализировать данные перед моделированием модели, чтобы убедиться в правильности таблицы. Графики отражают табличные данные, заданные для блока, а также выбранные опции интерполяции и экстраполяции.
При изменении данных базовой таблицы при ее повторном выводе на печать открывается новое окно. Таким образом, можно сравнить графики бок о бок и увидеть, как значения параметров блока влияют на результирующую функцию поиска.

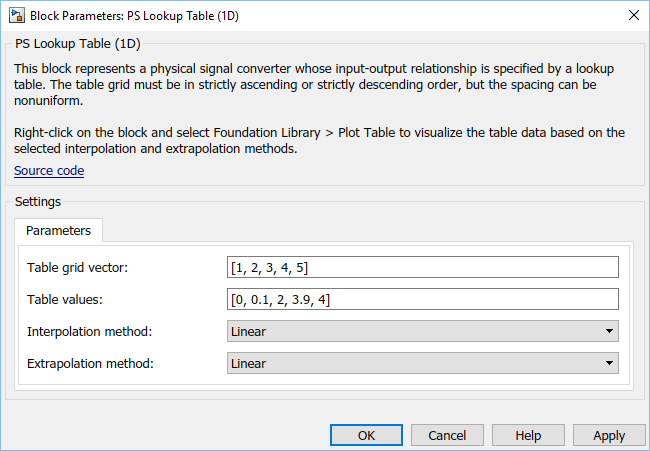

Создайте новую модель и добавьте блок «Таблица поиска PS» (1D). Задайте параметры блока, как показано на рисунке.
Щелкните правой кнопкой мыши блок в модели. В контекстном меню выберите «Библиотека фундаментов» > «Таблица печати».
Откроется окно рисунка, содержащее график данных.
В диалоговом окне блока измените значение параметра метода интерполяции на Smooth.
Снова распечатайте данные, щелкнув правой кнопкой мыши блок и выбрав «Библиотека фундаментов» > «Таблица печати».
Откроется новое окно фигуры.
Форма кривой изменилась из-за нового метода интерполяции.

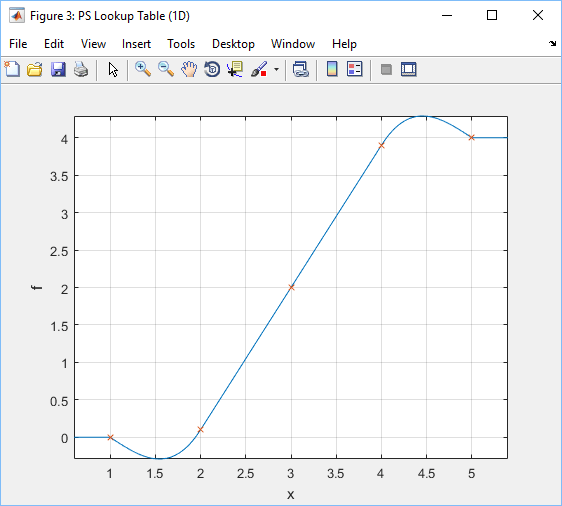

В диалоговом окне блока измените значение параметра метода экстраполяции на Nearest.
Снова распечатайте данные, щелкнув правой кнопкой мыши блок и выбрав «Библиотека фундаментов» > «Таблица печати».
Откроется новое окно фигуры.
Форма кривой в табличной сетке (от 1 до 5 вдоль оси X) не изменилась, но новый метод экстраполяции влияет на то, как кривая продолжается за пределами указанного диапазона.
Примечание
При изменении значения параметра метода экстраполяции на Error, нет области экстраполяции и график отсекается в первой и последней точках сетки.
