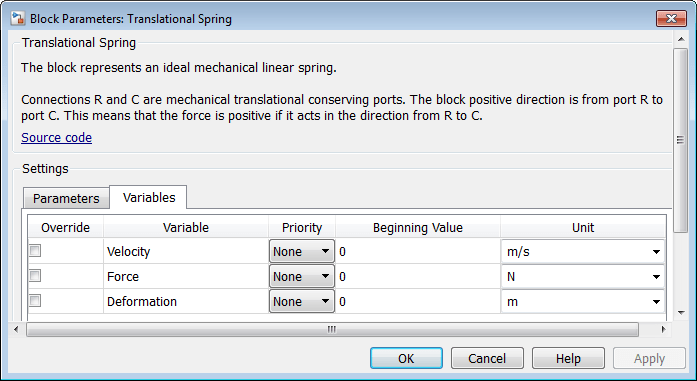

При открытии вкладки «Переменные» диалогового окна блока в нем перечисляются все открытые переменные, указанные в базовом файле компонента, а также приоритет, начальное (целевое) значение и единица измерения. Например, если добавить в модель блок поступательной пружины, дважды щелкните его, чтобы открыть диалоговое окно, а затем перейдите на вкладку Переменные (Variables), он выглядит следующим образом:
Для получения подробной информации об этих переменных и их использовании в уравнениях блоков щелкните ссылку «Исходный код» в диалоговом окне блока, чтобы просмотреть базовый исходный файл Simscape™.
Примечание
Ссылка Исходный код (Source code) доступна для всех блоков библиотеки Foundation, имеющих вкладку Переменные (Variables). Блоки из продуктов надстройки, такие как Simscape Electrical™ или Simscape Fluids™, не имеют ссылки на исходный код в диалоговом окне блока. Для получения информации о соответствующих уравнениях и конкретных аспектах инициализации см. страницу со ссылками на блок.
Чтобы задать начальную деформацию пружины, установите флажок Переопределить (Override) рядом с переменной Деформация (Deformation), чтобы указать, что значения по умолчанию переопределяются. Выберите приоритет инициализации для переменной, установив в раскрывающемся списке Priority значение High, Low, или None. Введите новый номер в поле Начальное значение и при необходимости измените единицу измерения. Раскрывающиеся списки Единица содержат все единицы измерения, определенные в реестре единиц измерения, которые соответствуют единице измерения, указанной в объявлении переменной. В следующем диалоговом окне «Деформация» задается как высокоприоритетная переменная с начальной целью 20 мм.
Если снять флажок Переопределить (Override) рядом с именем переменной, ее поля Приоритет (Priority), Начальное значение (Beginning Value) и Единица измерения (Unit) возвращаются к значениям по умолчанию, указанным в файле компонента. Однако при повторном установке флажка эти поля сохранят свое последнее заданное значение при переопределении.
Примечание
Переменные, включенные в настройки переменных, настраиваются во время выполнения по умолчанию. Целевое значение переменной уровня блока можно настроить между запусками моделирования, если целевое значение задано с помощью переменной, сохраненной в рабочем пространстве MATLAB ®.
Дополнительные сведения см. в разделе Конфигурируемость времени выполнения для целевых значений инициализации переменных на уровне блоков.
