В этом примере показано, как можно использовать статистику модели для определения влияния изменения на сложность модели.

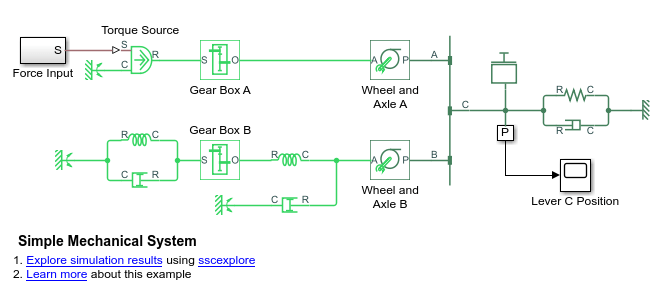

Откройте пример модели Простой механической системы (Simple Mechanical System).
Для просмотра статистики модели в окне модели на вкладке Отладка выберите Simscape > Statistics Viewer.

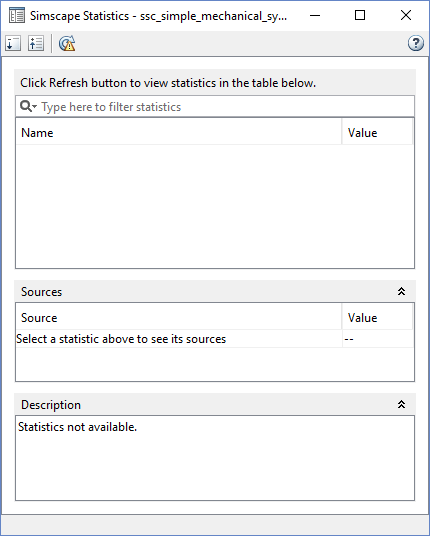

Откроется окно Simscape Statistics, которое не содержит данных. Если открыть модель, а затем открыть средство просмотра статистики перед запуском моделирования, статистические данные будут недоступны. Кнопка «Обновить» на панели инструментов окна просмотра отображает символ предупреждения (желтый треугольник), а в верхней части окна просмотра появляется сообщение о необходимости нажать кнопку «Обновить» для заполнения просмотра данными.
"Нажмите кнопку ""Обновить""". Теперь в окне Simscape Statistics отображается обзор статистики моделей в свернутом состоянии.
Щелкните
, чтобы развернуть все узлы.
Можно видеть, что после исключения переменных модель содержит пять непрерывных дифференциальных переменных, без алгебраических переменных, без дискретных переменных и без сигналов пересечения нуля.

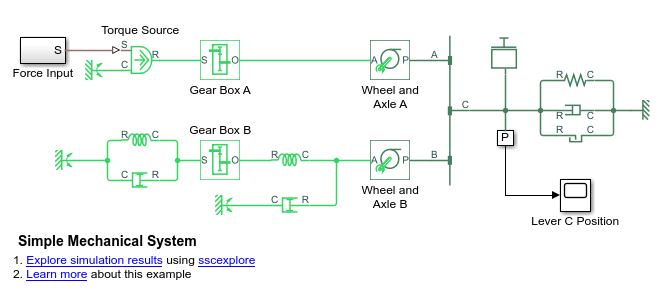

Чтобы ограничить диапазон движения, добавьте блок поступательного жесткого останова к схеме модели параллельно блокам поступательной инерции и поступательного демпфера, как показано на следующем рисунке.
Обновите статистику модели. Снова разверните все узлы.

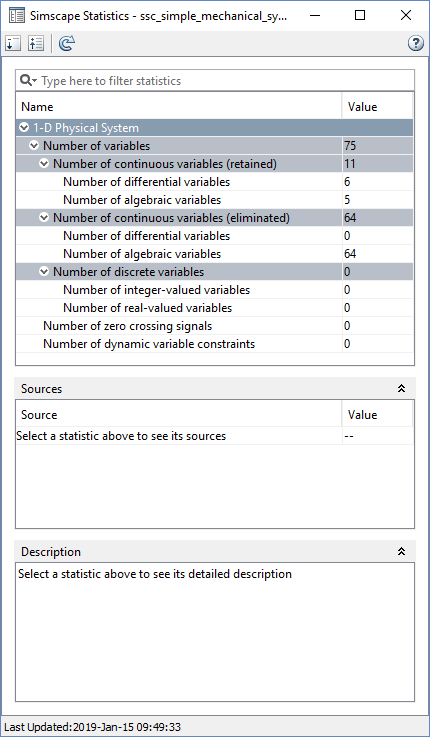

Пересмотренная модель после исключения переменной содержит шесть дифференциальных переменных и пять алгебраических переменных. Это произошло из-за добавления нелинейного блока (поступательного жесткого останова). Поэтому линейная оптимизация, первоначально выполненная решателем для модели, больше не применяется.
