Обновление списка переменных расчетных данных в раскрывающемся меню Структура со временем. Обновление позволяет импортировать дополнительные сигналы моделирования из рабочего пространства без необходимости закрытия и повторного открытия инструмента. Если рабочая область не содержит переменных структуры с временем, в раскрывающемся меню отображается пустой список.

Список всех переменных расчетных данных, присутствующих в рабочей области. Используйте раскрывающийся список для выбора переменной structure-with-time, которую требуется проанализировать. Если рабочая область не содержит переменных структуры и времени, в списке отображается пустой список. Переменные Structure-with-time генерируются блоками Scope и To Workspace в модели.

Список сигналов переменной structure-with-time, указанной в раскрывающемся меню Structure with time. Переменные структуры с временем, имеющие несколько сигналов, могут генерироваться блоком Scope, имеющим несколько входных портов. В списке отображаются имена сигналов, обозначенные в моделях. Если сигнал не помечен, например, третий сигнал Scope2 на этом рисунке, в списке отображается безымянный (вход 3).

Указывает индекс сигнала, заданный параметром Signal. Например, параметр Dimension позволяет выбрать измерение Ib трехфазного сигнала, подключенного ко второму входу Scope2 блока.

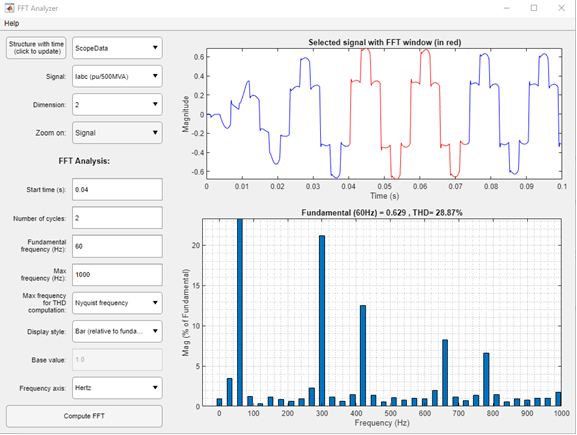

Выбрать Signal для отображения полного вида сигнала, выбранного с помощью параметров «Структура» (Structure), «Время» (Time), «Сигнал» (Signal) и «Размер» (Dimension) синим цветом на верхнем графике. Окно БПФ, определяемое начальным временем, количеством циклов и параметрами основной частоты, отображается красным цветом.

Выбрать FFT window для отображения только той части выбранного сигнала, где на верхнем графике выполняется анализ БПФ.

Указывает время начала анализа БПФ. Анализ БПФ выполняется на части сигнала, начинающейся в указанное время и за заданное количество циклов.

Определяет количество циклов выбранного сигнала для анализа БПФ.

Определяет основную частоту в Гц в качестве опорной частоты для анализа БПФ.

Задает максимальную частоту в Гц для анализа БПФ.

Выбрать Nyquist frequency вычислить THD до максимальной частоты, равной частоте Найквиста. Частота Найквиста равна половине частоты дискретизации выбранного сигнала.

Выбрать Same as Max frequency вычисление THD до максимальной частоты, равной частоте, указанной в параметре Max frequency (Hz).

Вычисление THD включает в себя все межгармоники выбранного входного сигнала.

Выбрать Bar (relative to fundamental) отображение спектра в виде гистограммы относительно основной частоты. Выбрать Bar (relative to specified base) отображение спектра в виде гистограммы относительно основания, определенного параметром «Базовое значение». Выбрать Bar (relative to DC component) отображение спектра в виде гистограммы относительно постоянной составляющей сигнала.

Выбрать List (relative to fundamental) отображение спектра в виде списка в процентах относительно основного компонента или компонента постоянного тока. Выбрать List (relative to specified base) отображение спектра в виде списка в процентах относительно базового значения, определенного параметром Base value. Выбрать List (relative to DC component) отображение спектра в виде списка относительно постоянной составляющей сигнала.

Введите базовое значение для отображения гармоник.

Выбрать Hertz отображение частотной оси спектра в герцах. Выбрать Harmonic order отображение частотной оси спектра в гармоническом порядке относительно основной частоты.

Отображение результатов анализа БПФ для выбранного сигнала данных моделирования на графике БПФ.
