Реализовать идеальное коммутационное устройство
Simscape / Электрический / Специализированные Энергосистемы / Силовая электроника

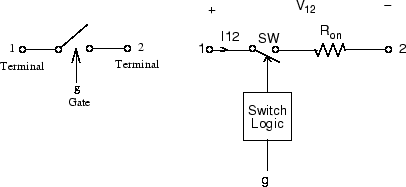

Блок идеального коммутатора не соответствует конкретному физическому устройству. При использовании с соответствующей логикой переключения его можно использовать для моделирования упрощенных полупроводниковых устройств, таких как ГТО или МОП-транзистор, или даже силовой выключатель с резкой тока. Переключатель моделируется как резистор Ron последовательно с переключателем, управляемым сигналом логического затвора g.

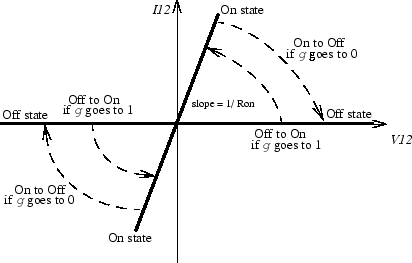

Блок идеального переключателя полностью управляется сигналом затвора (g > 0 или g = 0). Имеет следующие характеристики:
Блокирование любого прямого или обратного приложенного напряжения с током 0 при g = 0
Проводит любой двунаправленный ток с квазинулевым падением напряжения, когда g > 0
Мгновенное переключение между включенными и выключенными состояниями при срабатывании
Блок идеального переключателя включается, когда на входе затвора присутствует положительный сигнал (g > 0). Он выключается, когда сигнал затвора равен 0 (g = 0).
Блок Ideal Switch также содержит последовательную шнуровую схему Rs-C, которая может быть подключена параллельно идеальному коммутатору (между узлами 1 и 2).
Внутреннее сопротивление переключающего устройства, в Ом. По умолчанию: 0.001. Параметр внутреннего сопротивления Ron не может быть установлен в значение 0.
Начальное состояние блока Ideal Switch. По умолчанию: 0. Начальное состояние блока идеального переключателя учитывается при расчете установившегося состояния.
Сопротивление snubber, в Ом. По умолчанию: 1e5. Задайте для параметра Rs сопротивления Snubber значение inf для исключения привязки из модели.
Поглощающая емкость в фарадах (F). По умолчанию: inf. Задайте для параметра емкости Cs Snubber значение 0 для устранения привязки или для inf чтобы получить резистивный шуббер.
Если выбрано, добавьте выход Simulink ® к блоку, возвращающему идеальный ток и напряжение переключателя. Выбрано значение по умолчанию.
gСигнал симулятора для управления размыканием и замыканием выключателя.
mВыход Simulink блока представляет собой вектор, содержащий два сигнала. Демультиплексировать эти сигналы можно с помощью блока выбора шины, предоставленного в библиотеке Simulink.
Сигнал | Определение | Единицы |
|---|---|---|
1 | Идеальный ток переключателя | A |
2 | Идеальное напряжение переключателя | V |
Блок Ideal Switch моделируется как источник тока. Она не может быть подключена последовательно с индуктором, источником тока или разомкнутой цепью, если только не используется ее схема привязки.
power_switch В примере используется блок Ideal Switch для переключения RLC-схемы на источник переменного тока (60 Гц). Переключатель, который первоначально замкнут, сначала открывается при t = 50 мс (3 цикла), а затем повторно включается при t = 138 мс (8,25 цикла). Блок Ideal Switch имеет сопротивление 0,01 Ом и не используется.
[1] Мохан, Н., Т. М. Унделанд и В. П. Роббинс, Power Electronics: Converters, Applications, and Design, John Wiley & Sons, Inc., Нью-Йорк, 1995.
