Вычисление начального и установившегося значений напряжений и токов модели

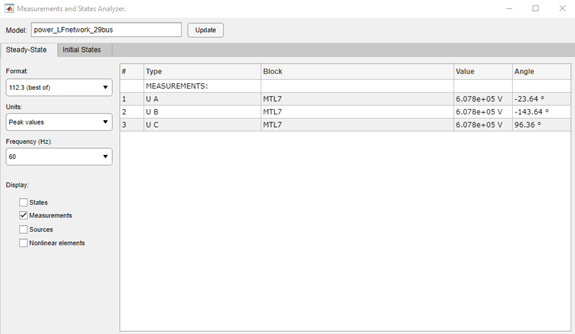

Приложение Measurements and States Analyzer вычисляет начальные состояния и установившиеся значения токов индуктора и напряжений конденсатора (электрические переменные состояния), а также установившиеся напряжения и токи блоков измерения, источников и нелинейных блоков в модели. Приложение использует power_initstates для вычисления значений начального состояния и power_steadystate для вычисления стационарных значений.
powergui Block Parameters (Параметры блока powergui): на вкладке Tools (Инструменты) щелкните Measurements and States Analyzer (Измерения и состояния анализатора).
командная строка MATLAB ®: EnterpowerStates('sys'), где sys - имя модели.
Model - Наименование моделиВведите имя модели, для которой требуется вычислить начальные состояния и установившиеся значения.
Update - Перерасчет измеренийПовторно вычислите и отобразите установившиеся измерения.
Format - Форматирование значений112.3 (best of) (по умолчанию) | 4.503e+004 (floating point) | 2590571.12Формат, в котором должны отображаться измерения. 4.503e+004 (floating point) отображает значения в форме мантисса-экспонента с пятью значимыми цифрами. 112.3 (best of) отображает значения с четырьмя значимыми цифрами и использует форму mantissa-exponent только для чисел, превышающих 9999. 2590571.12 отображается в виде простых чисел с двумя цифрами справа от десятичной точки.
Units - Определение отображаемых единицPeak values (по умолчанию) | RMS valuesУстановить в значение Peak values для отображения пиковых значений выбранных значений. Установить в значение RMS values отображение среднеквадратических значений выбранных значений.
Frequency - Стационарная частотаВыберите частоту в герцах (Гц), на которой должны отображаться фазоры напряжения и тока. Параметр Частота (Frequency) перечисляет все различные частоты электрических источников модели.
States - Состояния отображенияoff (по умолчанию) | onВыберите для отображения установившихся значений токов индуктора и напряжений конденсатора.
Measurements - Отображение измеренийon (по умолчанию) | offВыберите для отображения установившихся значений блоков измерения в цепи.
Sources - Источники отображенияoff (по умолчанию) | onВыберите для отображения стационарного напряжения и токов электрических источников цепи.
Nonlinear elements - Отображение нелинейных элементовoff (по умолчанию) | onВыберите для отображения стационарного напряжения и токов нелинейных блоков цепи.
Format - Формат значения112.3 (best of) (по умолчанию) | 4.503e+004 (floating point) | 2590571.12Формат, в котором должны отображаться измерения. 4.503e+004 (floating point) отображает значения в форме мантисса-экспонента с пятью значимыми цифрами. 112.3 (best of) отображает значения с четырьмя значимыми цифрами и использует форму mantissa-exponent только для чисел, превышающих 9999. 2590571.12 отображается в виде простых чисел с двумя цифрами справа от десятичной точки.
Sort values by - Сортировка значенийState number (по умолчанию) | TypeState number отображает значение в соответствии с порядком состояний в модели state-space. Type отображает значения, сгруппированные по конденсаторам и индукторам.
Initialize the model - Инициализация моделиfrom steady-state (по умолчанию) | from zero | from user settingsВыбрать from steady-state для приведения всех значений начального электрического состояния к установившимся значениям. При выборе этого параметра столбец Значение (Value) правой панели отключается, поскольку все состояния принудительно переводятся в стационарное состояние. Выбрать from zero для приведения всех начальных значений электрического состояния к нулю. При выборе этого параметра столбец Значение (Value) правой панели отключается, поскольку все состояния принудительно обнуляются. Выбрать from user settings чтобы включить столбец Значение (Value) правой панели и изменить значения начального состояния на пользовательские значения.
Load states from file - Загрузка из файлаЗагрузите начальные настройки состояния модели из файла.
Save states to file - Сохранить в файлСохраните начальные настройки состояния модели в файле.
Apply to Model - Применение установившихся значений к моделиПримените текущие настройки параметров к модели.
